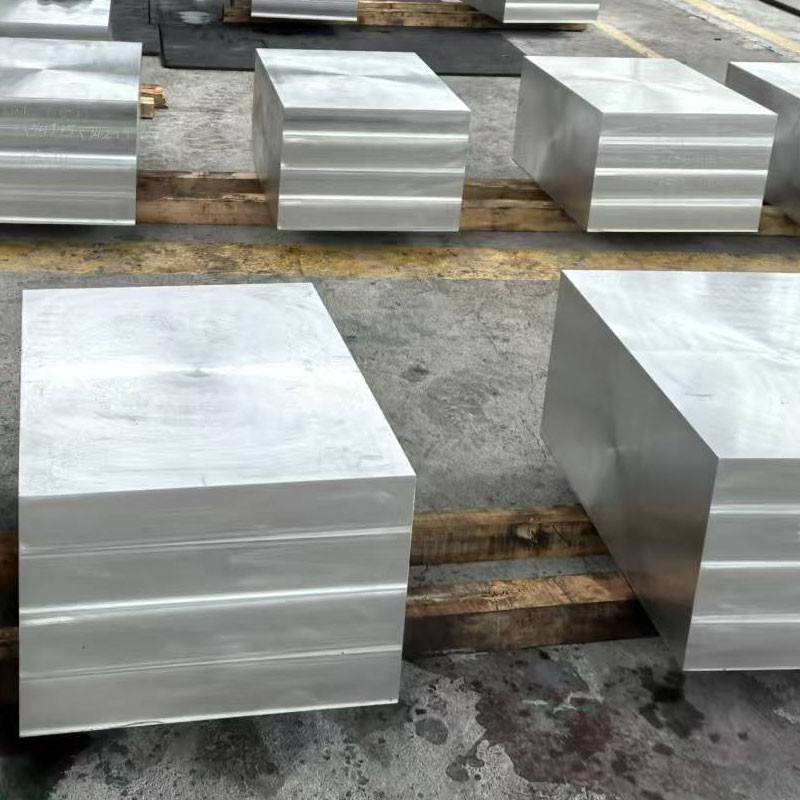

7050 الٹرا ہارڈ ایلومینیم کھوٹ فورجنگ پلیٹ

7050 ایلومینیم ایلوئی (AMS 4050 ، ASTM B247) ایک اعلی درجے کی ایرو اسپیس گریڈ AL-ZN-MG-CU مصر کی نمائندگی کرتا ہے جس میں اعلی نقصان کی رواداری اور غیر معمولی طاقت سے وزن کا تناسب . الٹرا ہارڈ فرجڈ پلیٹ مختلف قسم کی بہتر میکانکی خصوصیات کو بہتر بناتی ہے جو بہتر میکانکی خصوصیات کو بہتر بناتی ہے جو صحت سے متعلق تھری کو بہتر بناتی ہے۔

مصر کی کیمسٹری:

زنک (زیڈن): 5.7-6.7 ٪ (بنیادی مضبوط عنصر)

کاپر (کیو): 2.0-2.6 ٪ (بارش کی سختی)

میگنیشیم (مگرا): 1.9-2.6 ٪ (پریپیٹیٹس کو مضبوط بنانا)

زرکونیم (زیڈ آر): 0.08-0.15 ٪ (اناج کا ڈھانچہ کنٹرول)

بیس مواد:

ایلومینیم (AL): 87.3 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

آئرن (فی): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر

سلیکن (ایس آئی): 0.12 ٪ زیادہ سے زیادہ یا اس کے برابر

مینگنیج (ایم این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

ٹائٹینیم (TI): 0.06 ٪ زیادہ سے زیادہ یا اس کے برابر

کرومیم (CR): 0.04 ٪ زیادہ سے زیادہ یا اس کے برابر

پریمیم فورجنگ پروڈکشن تسلسل:

انگوٹ کاسٹنگ: ملکیتی کم ہائیڈروجن ، ویکیوم ڈیگاسڈ عمل

ہوموجنائزیشن: 24-36 گھنٹے کے لئے 470-490 ڈگری (کمپیوٹر پر قابو پانے والا ریمپ)

سطح کی کھوپڑی: علیحدگی کو ختم کرنے کے لئے کم از کم 10 ملی میٹر فی سطح

پہلے سے پیدا ہونے والی تیاری: حفاظتی کوٹنگ کی درخواست

کثیر جہتی جعلی سازی:

ابتدائی اخترتی: 400-425 ڈگری

انٹرمیڈیٹ پاس: 375-395 ڈگری

حتمی اخترتی: 350-370 ڈگری

کم سے کم اخترتی تناسب: 4: 1

فالج اینیلنگ کے بعد: 4-8 گھنٹے کے لئے 413 ڈگری (تناؤ مساوات)

صحت سے متعلق مشینی: گرمی کے علاج کے لئے سطح کی تیاری

حل گرمی کا علاج: موٹائی پر منحصر وقت کے لئے 475-485 ڈگری

Controlled Quenching: High-velocity polymer quench (>100 ڈگری /سیکنڈ)

کریوجینک علاج: اختیاری -75 ڈگری استحکام (24 گھنٹے)

ملٹی اسٹیج ایجنگ:

T7451: 120 ڈگری /8 ایچ آر + 175 ڈگری /8 ایچ آر

T7651: 120 ڈگری /6 ایچ آر + 165 ڈگری /24 ایچ آر

مینوفیکچرنگ . کے دوران ڈیجیٹل عمل کی نگرانی کے ساتھ مکمل مادی سراغ لگانا

سمت کی کارکردگی:

ایل/ایل ٹی ٹینسائل طاقت کا تناسب: 1.05-1.08

L/ST Tensile طاقت کا تناسب: 1.07-1.12

L/45 ڈگری ٹینسائل طاقت کا تناسب: 1.02-1.06

بنیادی سے سطح پر جائیداد کی مختلف حالت:<5% in thickness up to 150mm

صحت سے متعلق تھرمو مکینیکل کنٹرول:

اناج کی ساخت کا انتظام:

غیر منظم ، ریشے دار اناج مورفولوجی

کنٹرول پینکنگ تناسب: 5: 1 سے 8: 1

زیڈ آر اسٹیبلائزڈ اسٹرکچر برقرار رکھنا

انجینئرنگ کو تیز کرنا:

η '(mgzn₂) بنیادی مضبوطی

η (mgzn₂) اوورجنگ کنٹرولڈ

T (al₂mg₃zn₃) مرحلے کی تقسیم

ایس (الکمگ) مرحلے کو کم سے کم کرنا

بجھانے کی شرح کا کنٹرول:

Critical cooling rate: >سطح پر 100 ڈگری /سیکنڈ

Core cooling rate: >60 ڈگری /سیکنڈ کم سے کم

پولیمر کونچینٹ کے ذریعے بقایا تناؤ کو کم کرنا

ملٹی اسٹیج ایجنگ کینیٹکس:

نیوکلیشن اسٹیج: 120 ڈگری /6-8 hr (جی پی زون کی تشکیل)

نمو کا مرحلہ: 165-175 ڈگری /8-24 hr (η 'بارش)

مائکرو اسٹرکچرل خصوصیات:

اناج کا سائز: astm 8-10 (15-30 μm)

ڈسپنسائڈ سائز: 50-100 nm (al₃zr)

Precipitate Density: >10^17/سینٹی میٹر

دوبارہ انسٹالائزڈ فریکشن:<5% maximum

ساخت: مضبوط پیتل {011}<211>اجزاء

شمولیت کی درجہ بندی: 0.3 سے کم یا اس کے برابر فی ASTM E45

باطل مواد:<0.1% volumetric

*جو بھی زیادہ ہے

خصوصی پروسیسنگ کے اختیارات:

خالص شکل فورجنگ کے قریب: مشینی الاؤنس میں کمی

سموچ پری مشیننگ: 15 ملی میٹر کم سے کم اسٹاک الاؤنس

تناؤ سے نجات: تناؤ سے پہلے کی مساوات

الٹراسونک معائنہ: 100 ٪ VOLUMETRIC ٹیسٹنگ فی AMS 2154

کثافت: 2.83 جی/سینٹی میٹر (± 0.02)

وزن کا فارمولا: موٹائی (ملی میٹر) × چوڑائی (م) × لمبائی (م) × 2.83=وزن (کلوگرام)

گرمی کے علاج کے پیرامیٹرز:

حل درجہ حرارت: 475-485 ڈگری

بھگو ٹائم: 1 گھنٹہ فی 25 ملی میٹر موٹائی (کم سے کم)

بجھانے میں تاخیر:<10 seconds maximum

بجھانے والا میڈیم: پولیمر حراستی 12-18 ٪

بجھانے والی رفتار: 3-5 m/سیکنڈ کم سے کم

عمر رسیدہ درجہ حرارت کنٹرول: ± 3 ڈگری رواداری

کوانچ اسٹوریج کے بعد:<8 hours at <20°C before aging

مادی ردعمل کی خصوصیات:

قدرتی عمر بڑھنے: 48 گھنٹوں کے اندر اندر اہم املاک میں تبدیلی آتی ہے

مصنوعی عمر بڑھنے: عمر رسیدہ مرحلے میں 90 ٪ پراپرٹیز تیار ہوئی

Thermal Stability: Maintains >100 ڈگری پر 95 ٪ پراپرٹیز

کریوجینک کارکردگی: سبزیرو درجہ حرارت میں طاقت میں اضافہ

تناؤ سے نجات: 2-3 ٪ مستقل اخترتی کی سفارش کی گئی ہے

مشینی اصلاح کی حکمت عملی:

کاٹنے والے سیال: پانی میں گھلنشیل کولینٹ (پی ایچ 8.5-9.5)

ٹول کوٹنگز: ٹلن یا ہیرے کو ترجیح دی جاتی ہے

چپ مینجمنٹ: ہائی پریشر (70+ بار) کولینٹ

کلیمپنگ فورس: اعتدال پسند (مسخ سے بچیں)

فیڈز/اسپیڈ: تیز رفتار ، اعتدال پسند فیڈ اپروچ

آلے کی منگنی: زیادہ سے زیادہ 60 ٪ کٹر قطر

کسی حد تک حکمت عملی: اعلی کارکردگی کی مشینی (HEM)

ختم: تیز سطح کی رفتار کے ساتھ روشنی میں کٹوتی

سطح کے علاج کے اختیارات:

anodizing:

قسم II (سلفورک): 10-25 μm

قسم III (مشکل): 25-75 μm

پتلی فلم سلفرک: 3-8 μm

tartaric-sulfuric: 5-15 μm

تبادلوں کی کوٹنگز:

کرومیٹ فی مل-ڈی ٹی ایل -5541 کلاس 1 اے

ٹریوالینٹ کرومیم پریٹریٹمنٹ

سول جیل ٹکنالوجی

پینٹ سسٹم:

ہائی سولڈس ایپوسی پرائمر

پولیوریتھین ٹاپ کوٹ

بارش کے کٹاؤ کوٹنگز

خصوصی اینٹی سنکنرن پرائمر

مکینیکل سطح میں اضافہ:

شاٹ پییننگ (0.008-0.012 ایک شدت)

لیزر جھٹکا peening

جل رہا ہے

لازمی معائنہ کی حکومت:

کیمیائی ساخت:

آپٹیکل اخراج اسپیکٹروسکوپی

تمام بڑے عناصر اور نجاست کی توثیق

مکینیکل ٹیسٹنگ:

مکمل ٹینسائل ٹیسٹ (ایل ، ایل ٹی ، ایس ٹی سمت)

K₁C فریکچر سختی کی جانچ

سختی سروے (کم سے کم 25 ملی میٹر گرڈ)

غیر تباہ کن جانچ:

الٹراسونک معائنہ فی AMS-STD -2154 کلاس A.

اہم سطحوں کا داخل معائنہ

ایڈی موجودہ جانچ (اختیاری)

مائکرو اسٹرکچرل تجزیہ:

اناج کا سائز اور مورفولوجی

دوبارہ انسٹال کرنے کی تشخیص

شمولیت کی درجہ بندی فی ASTM E45

پیداوار کی جانچ:

حرارت کے علاج کے پیرامیٹرز کی توثیق

بجھانے کی حساسیت کی جانچ

برقی چالکتا میپنگ

سرٹیفیکیشن دستاویزات:

میٹریل ٹیسٹ رپورٹ (ایم ٹی آر) فی این 10204 3.1/3.2

کیمیائی تجزیہ سرٹیفیکیشن

مکینیکل پراپرٹیز سرٹیفیکیشن

حرارت کے علاج کے چارٹ ریکارڈ

قبولیت کے معیار کے ساتھ این ڈی ٹی کی رپورٹ ہے

غص .ہ کی توثیق دستاویزات

عمل کنٹرول پیرامیٹرز

شماریاتی عمل کے اعداد و شمار کا خلاصہ

بہت زیادہ سراغ لگانے کی معلومات

پرائمری ایرو اسپیس ایپلی کیشنز:

بلک ہیڈ ڈھانچے

ونگ اسپارس اور کیری تھرو ڈھانچے

لینڈنگ گیئر اجزاء

fuselage فریم اور لانگنز

موٹا سیکشن ساختی ممبر

اوپری ونگ کھالیں

اعلی بوجھ کی متعلقہ اشیاء

میزائل ڈھانچے

ساختی بیک اپ ہارڈ ویئر

تنقیدی کنکشن کی متعلقہ اشیاء

کارکردگی کے فوائد بمقابلہ . 7075:

10-15 ٪ زیادہ تناؤ کی طاقت

20-25 ٪ بہتر فریکچر سختی

اعلی تناؤ سنکنرن مزاحمت

بہتر ایکسفولیشن سنکنرن مزاحمت

بہتر تھکاوٹ کریک گروتھ مزاحمت

بہتر نقصان رواداری

اثر کے بعد اعلی بقایا طاقت

بہتر تھرمل استحکام

موٹی حصوں میں اعلی مشینی

موٹائی کی خصوصیات کے ذریعے بڑھا ہوا ہے

مادی ہینڈلنگ پروٹوکول:

اسٹوریج ماحول:

درجہ حرارت: 15-25 ڈگری

نمی:<65% RH

بارش سے تحفظ

اسٹیل کی مصنوعات سے تنہائی

لفٹنگ رہنما خطوط:

اسپریڈر سلاخوں کے ساتھ ملٹی پوائنٹ لفٹنگ

غیر دھاتی سلنگیں
