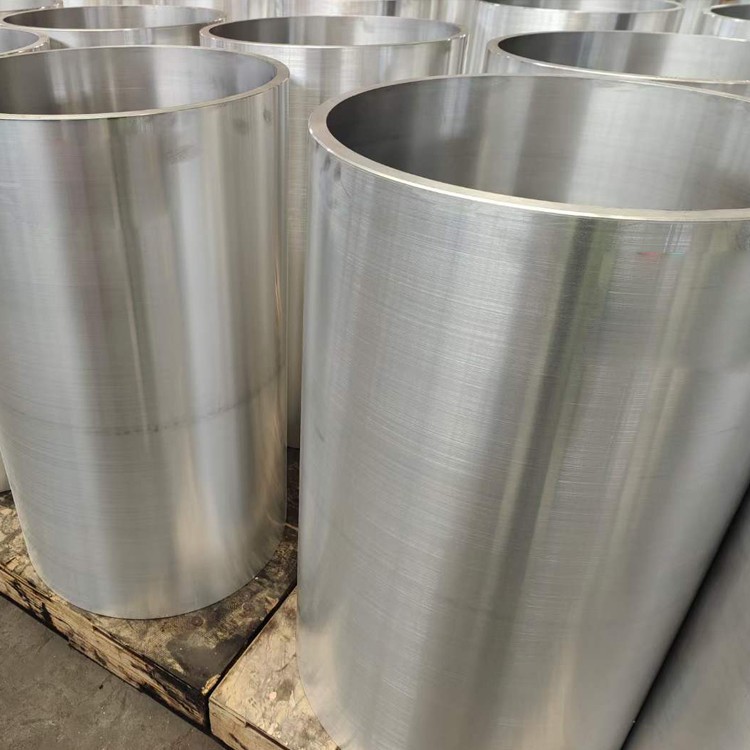

جعلی 7075 T6 ایلومینیم کھوٹ پائپ

جعلی 7075- T6 پائپ AMS 4148 ، ASTM B247 ، اور ASME SB247 معیارات کے مطابق ہیں ، جس میں انتہائی اعلی طاقت کی ایپلی کیشنز کے لئے بہتر زنک کاپر-میگنیسیم مرکب کی خاصیت ہے۔

مصر کی ساخت:

زنک (زیڈن): 5.1-6.1 ٪ (بنیادی مضبوط عنصر)

میگنیشیم (مگرا): 2.1-2.9 ٪ (فارمز mgzn₂ precipitates)

کاپر (کیو): 1.2-2.0 ٪ (تناؤ سنکنرن مزاحمت کو بڑھاتا ہے)

بیس مواد:

ایلومینیم (AL): 88.0 ٪ (توازن) سے زیادہ یا اس کے برابر

عناصر ٹریس کریں:

کرومیم (CR): 0.18-0.40 ٪ (اناج کی تطہیر)

آئرن (فی): 0.50 ٪ زیادہ سے کم یا اس کے برابر

سلیکن (ایس آئی): 0.40 ٪ زیادہ سے زیادہ یا اس کے برابر

عمل کی وضاحتیں تشکیل دینا:

پریفورم ہیٹنگ: 370-420 ڈگری

درجہ حرارت بنانے والا: 340-380 ڈگری

کمی کا تناسب: 4: 1 سے 6: 1 کم سے کم

اناج کے بہاؤ کا رخ: طول بلد سیدھ (± 10 ڈگری)

پریس صلاحیت: 10 ، 000-50 ، 000 ٹن ہائیڈرولک

تناؤ کی شرح پیدا کرنا: 0.5-5 sec⁻

تیسری پارٹی کی توثیق فی NADCAP AC7101 کے ساتھ یکسانیت کی تصدیق کرتی ہے<3% elemental deviation. Complies with MIL-F-7216 for aerospace applications and ISO 6363-2 for extruded precision tubes.

جعلی 7075- T6 معیاری اخراج کے مقابلے میں اعلی مکینیکل خصوصیات کا مظاہرہ کرتا ہے:

بہتر دشاتمک خصوصیات 12-15 ٪ اعلی ٹرانسورس طاقت اور اعلی نقصان کی رواداری کو چکروں کی لوڈنگ . فراہم کرتی ہے

جعلی اجزاء کے لئے خصوصی T6 علاج ترتیب:

حل علاج:

2-3 گھنٹوں کے لئے 465-485 ڈگری (± 5 ڈگری)

کنٹرول شدہ ماحول: ارگون گیس کمبلنگ

تیز بجھانا:

پولیلیکلین گلائکول حل (30 ٪ حراستی)

Quench speed: >200 ڈگری /سیکنڈ کور کولنگ

احتجاج: 1.0-1.5 m/سیکنڈ فلو کی رفتار

تناؤ سے نجات:

2 گھنٹے کے لئے -70 ڈگری پر کریوجینک علاج

مصنوعی عمر بڑھنے:

24 گھنٹے کے لئے 120-125 ڈگری 8 گھنٹے کے لئے + 165-170 ڈگری

بہتر η مرحلے کی بارش کے ل double ڈبل مرحلے کی عمر بڑھنے

مائکرو اسٹرکچرل خصوصیات:

اناج کا سائز: astm 7-8 (15-30 μm)

کثافت کو تیز کرنا: 10⁷/m³ η 'مرحلہ (Mgzn₂)

ساخت کی شدت کو جعل سازی: 4.5-5.5 ضرب بے ترتیب

شمولیت کی درجہ بندی: A0.5/B0.5 فی ASTM E45

دوبارہ ترتیب دینا:<10%

صحت سے متعلق جعلی پائپ کی وضاحتیں:

اعلی درجے کی من گھڑت:

ہموار کمی کے لئے شعاعی جعل سازی

کھوکھلی پھولوں کے لئے روٹری چھیدنا

مینڈریل کی مدد سے پتلی دیواروں کے لئے جعل سازی

پیچیدہ جیومیٹریوں کے لئے isothermal fung

اعلی صحت سے متعلق بوروں کے لئے بہاؤ تشکیل دینا

جوہری ایپلی کیشنز کے لئے پائلر ملنگ

ماحولیاتی کارکردگی کا ڈیٹا

تحفظ ٹیکنالوجیز:

پلازما الیکٹرولائٹک آکسیکرن (پی ای او):

موٹائی: 50-100 μm

Hardness: >1500 HV

آئن بخارات جمع (IVD):

ایلومینیم کوٹنگ: 20-50 μm

Salt spray resistance: >3000hrs

الیکٹرو لیس نکل:

ni-p (9-12 ٪): 25-75 μm

فاسفورس مواد کنٹرول

خصوصی مشینی پیرامیٹرز

مشینی کارکردگی:

مشینی اشاریہ: 50 ٪ (بیس لائن: 6061-} t 6=100 ٪)

ٹول زندگی میں بہتری: 200 ٪ کریوجینک کولنگ کے ساتھ

سطح ختم: RA 0.2μm قابل حصول

چیٹر مزاحمت: +40 ٪ بمقابلہ ایکسٹروڈڈ پائپ

بقایا تناؤ کنٹرول: 120 ڈگری پر پوسٹ مشیننگ استحکام

چپ تشکیل: منقسم چپس جس میں پاور تھرو ٹول ہولڈرز کی ضرورت ہوتی ہے

حرارت سے متاثرہ زون (HAZ) کی حساسیت کی وجہ سے خصوصی شمولیت کی تکنیک کی ضرورت ہے:

رگڑ ویلڈنگ کو ترجیح دی جاتی ہے:

جڑتا ڈرائیو ویلڈنگ پیرامیٹرز:

RPM: 2500-5000

محوری دباؤ: 250-400 MPa

برن آف لمبائی: 2-6 ملی میٹر

پریشان قوت: 400-700 MPa

متضاد ویلڈنگ کی مطابقت:

ٹائٹینیم کو: ER4043 فلر

اسٹیل سے: دھماکہ خیز ویلڈنگ منتقلی کے جوڑ

متبادل شامل ہونا:

چپکنے والی بانڈنگ:

ایپوکسی-نووولک سسٹم: 45 ایم پی اے شیئر

سطح پری پری: پیرانہ ایچچ حل

مکینیکل باندھنا:

ہائ لوک پنوں: 220-260 KSI طاقت

لاک بولٹ: کمپن 50 گرام کے خلاف مزاحم

بازی بانڈنگ:

درجہ حرارت: 510-530 ڈگری

دباؤ: 10-15 MPa

وقت: 60-90 منٹ

سطح کی سالمیت کی ضروریات (AMS 2772):

کوئی جعل سازی کی گود یا سردی بند نہیں ہے

سطح کی کمی: 0.1 ملی میٹر گہرائی سے کم یا اس کے برابر

آلے کے نشانات: 0.01 ملی میٹر اونچائی سے کم یا اس کے برابر

ہیٹ ٹنٹ کنٹرول: زیادہ سے زیادہ ΔE =1.0

ختم کرنے کے عمل:

کیمیکل ملنگ: 0.05-0.5 ملی میٹر اسٹاک کو ہٹانا

الیکٹروپولشنگ: 20-100 μm ہٹانا

کمپن فائننگ: سطح کی کمپریشن

معائنہ کے طریقے:

فلورسنٹ دخول: سطح 3 حساسیت

سفید روشنی انٹرفیومیٹری: 0.1μm ریزولوشن

بقایا تناؤ کے لئے برکھاؤسن شور تجزیہ

کوالٹی اشورینس پروٹوکول

مادی توثیق:

آپٹیکل اخراج اسپیکٹومیٹری

شمولیت کے لئے الٹراسونک اسپیکٹروسکوپی

مکینیکل ٹیسٹنگ:

موٹائی ٹینسائل ٹیسٹ کے ذریعے

Charpy V-notch at -40°C (>15J کی ضرورت ہے)

10 ، 000 گھنٹے تک کریپ ٹیسٹنگ

این ڈی کی ضروریات:

مرحلہ وار سرنی UT: 10MHz تحقیقات

ڈیجیٹل ریڈیوگرافی: ASTM E2662 تعمیل

تھرموگرافک معائنہ: 5μm ریزولوشن

صنعت کے سرٹیفیکیشن

AS9100 ایرو اسپیس کوالٹی مینجمنٹ

NADCAP AC7117 کو معاف کرنے کے لئے

پی ای ڈی 2014/68/EU زمرہ IV

آف شور سسٹم کے لئے نورسوک M650

دفاع کے لئے ITAR تعمیل

سمندری نظام کے لئے ABS قسم کی منظوری

بنیادی درخواستیں: ہوائی جہاز کے لینڈنگ گیئر کے اجزاء ، میزائل لانچ ٹیوبیں ، ریسنگ معطلی کے نظام ، ہیلی کاپٹر ڈرائیو شافٹ ، ہائی پریشر ہائیڈرولک سلنڈر ، اور ساختی اجزاء جس میں اعلی طاقت سے وزن کے تناسب . کی ضرورت ہوتی ہے۔

ترسیل کی وضاحتیں: ویکیوم سیلڈ ڈیسیکیٹڈ پیکیجنگ ، اینٹی کمپن معطلی کے ساتھ لکڑی کے کریٹ . معیاری لیڈ ٹائم: 12-16 ہفتوں .
