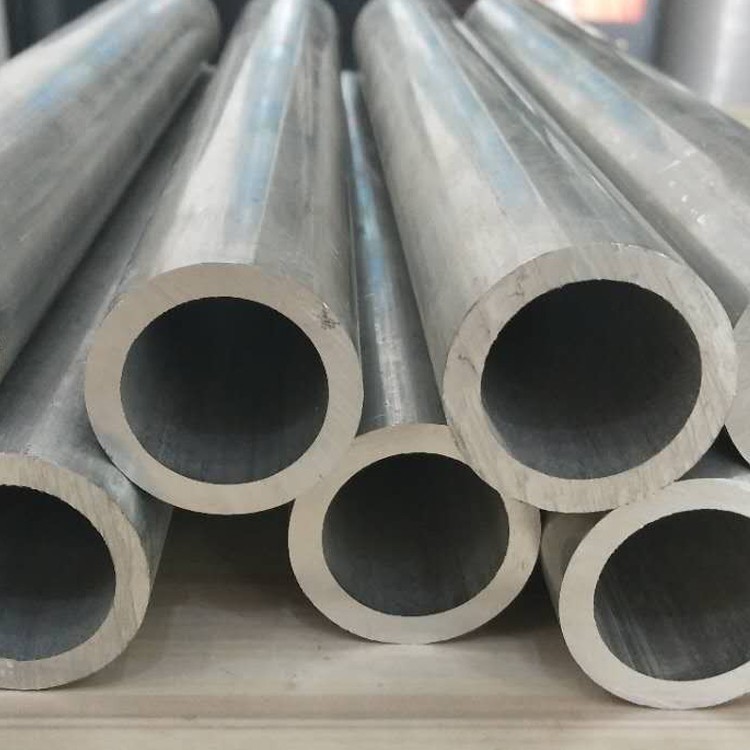

3003 ایلومینیم گول ٹیوب
3003 سیملیس ایلومینیم ٹیوب ایک ملٹی اور اعلی کارکردگی کا مواد ہے جو متعدد صنعتوں میں وسیع پیمانے پر استعمال ہوتا ہے .
1. مادی ساخت اور معیارات
ASTM B210 ، ASTM B491 ، اور EN 573-3 معیارات کے مطابق ، 3003 ایلومینیم راؤنڈ نلیاں میں ایک مینگنیج سے بہتر کھوٹ فارمولیشن کی خصوصیات ہے جو اعلی تشکیل اور سنکنرن مزاحمت کے ل optim بہتر ہے۔
بنیادی عناصر:
مینگنیج (ایم این): 1.0-1.5 ٪ (عدم استحکام پر سمجھوتہ کیے بغیر طاقت میں اضافہ)
میگنیشیم (مگرا): 0.10 ٪ سے کم یا اس کے برابر (پروسیسنگ میں اضافہ کے ل tra ٹریس مقدار)
بیس مواد:
ایلومینیم (AL): 97.8 ٪ (توازن) سے زیادہ یا اس کے برابر
ناپاک حدود:
آئرن (فی): 0.7 ٪ سے کم یا اس کے برابر
سلیکن (سی): 0.6 ٪ سے کم یا اس کے برابر
کاپر (کیو): 0.05-0.20 ٪
زنک (زیڈن): 0.10 ٪ سے کم یا اس کے برابر
H14 (¼ سخت) ، H18 (½ سخت) ، اور O (annealed) بشمول تناؤ سے سخت غص .ہ میں فراہم کیا گیا ہے۔ یکساں سنکنرن مزاحمت .
2. طاقت کی کارکردگی
3003 ساختی ایپلی کیشنز کے لئے اعتدال پسند طاقت کے ساتھ غیر معمولی سردی کی تشکیل پیش کرتا ہے:
| جائیداد | اے غصہ | H14 غصہ | H18 غصہ | ٹیسٹ کا معیار |
|---|---|---|---|---|
| تناؤ کی طاقت (RM) | 110-145 MPa | 145-180 MPa | 170-215 MPa | اے ایس ٹی ایم ای 8 |
| پیداوار کی طاقت (RP0.2) | 35-50 MPa | 125-150 MPa | 160-195 MPa | اے ایس ٹی ایم ای 8 |
| وقفے میں لمبائی (٪) | 25-35% | 8-15% | 4-8% | اے ایس ٹی ایم ای 8 |
| کمپریشن کی پیداوار | 40 ایم پی اے | 130 ایم پی اے | 165 ایم پی اے | اے ایس ٹی ایم ای 9 |
| قینچ کی طاقت | 75 ایم پی اے | 100 ایم پی اے | 130 ایم پی اے | اے ایس ٹی ایم بی 769 |
| تھکاوٹ برداشت (10⁷ سائیکل) | 60 ایم پی اے | 75 ایم پی اے | 95 ایم پی اے | آئی ایس او 1099 |
| گہری ڈرائنگ تناسب (LDR) | 2.3 | 1.8 | 1.5 | آئی ایس او 12004 |
Maintains >-196 ڈگری پر 90 ٪ ڈکٹیلیٹی اور سردی سے کام کرنے والی کارروائیوں میں عمدہ تشکیل دینے والی خصوصیات کی نمائش کرتی ہے .
3. حرارت کا علاج اور پروسیسنگ
غیر گرمی سے چلنے والے مصر دات کے طور پر ، مکینیکل خصوصیات تناؤ کو سخت کرنے کے ذریعے حاصل کی جاتی ہیں:
سرد کام کا عمل
گرم رولنگ: ابتدائی پروسیسنگ 370-480 ڈگری پر 8 ملی میٹر موٹائی پر
سرد ڈرائنگ: ترتیب میں کمی کو حاصل کرنا:
o غصہ: 415 ڈگری پر مکمل اینل
H14: 7-15 ٪ رقبے میں کمی
H18: 25-30 ٪ رقبے میں کمی
انٹرمیڈیٹ اینیلنگ: 315-345 ڈگری 2 گھنٹے فی 50 ٪ کمی کے لئے
نتیجہ مائکرو اسٹرکچر
اناج کا سائز: ASTM 6-9 (10-30 μm مساوی اناج)
منتشر: Al₆ (Mn ، Fe) مرحلے کے ذرات (<0.5μm)
سندچیوتی کثافت: 10⁷/CM² (O) سے 10⁰/CM² (H18)
ساخت کا گتانک:<0.65 for deep drawing applications
دوبارہ ترتیب دینے کی دہلیز: 250-280 ڈگری
4. طول و عرض اور تخصیص
HVAC اور آرکیٹیکچرل ایپلی کیشنز کے لئے عین مطابق رواداری کے لئے تیار کیا گیا:
| پیرامیٹر | معیاری حد | صحت سے متعلق رواداری | کسٹم آپشنز |
|---|---|---|---|
| بیرونی قطر | 3-400 ملی میٹر | ± 0.1 ٪ OD | بیضوی پروفائلز |
| دیوار کی موٹائی | 0.3-8 ملی میٹر | ± 8 ٪ wt | ٹاپراد حصے |
| لمبائی | 0.5-12 m | +2 ملی میٹر/-0 ملی میٹر | 60 میٹر تک کوئیل |
| سیدھا | - | 1 . 5 ملی میٹر/میٹر زیادہ سے زیادہ۔ | mm 0.5 ملی میٹر/میٹر |
| بیضوی | - | 1.2 ٪ tir سے کم یا اس کے برابر | 0.5 ٪ tir سے کم یا اس کے برابر |
| موڑ رداس (منٹ) | 1.0 × OD | - | کم از کم 0.6 × OD |
خصوصی من گھڑت:
ہیٹ ایکسچینجر رابطوں کے لئے توسیع کی تشکیل
ٹپر میں کمی کے لئے روٹری سوئنگ
کسٹم اینڈ فارمنگ (بھڑک اٹھنا ، مالا ، بلج)
مکینیکل جوڑوں کے ل roll رول گروونگ
سرپل ٹیوب کنفیگریشنز
5. سنکنرن مزاحمت کی خصوصیات
ماحولیاتی کارکردگی کا ڈیٹا
| ماحول | آئی ایس او 9223 درجہ بندی | سنکنرن کی شرح (μm/yr) | تحفظ کی سفارش |
|---|---|---|---|
| تازہ پانی | RC1 (عمدہ) | <0.5 μm/yr | داخلی گزرنا |
| کیمیائی ہینڈلنگ | آر سی 2 (عمدہ) | 1-3 μm/yr | پولیٹیلین استر |
| ساحلی ماحول | آر سی 3 (اچھا) | 3-8 μm/yr | کرومیٹ تبادلوں کی کوٹنگ |
| صنعتی علاقہ | آر سی 3 (اچھا) | 8-15 μm/yr | پاؤڈر کوٹنگ |
| فوڈ پروسیسنگ | RC1 (عمدہ) | 0.2 μm/سال | الیکٹروپولشنگ |
تحفظ کے نظام:
گزرنا: نائٹرک ایسڈ ٹریٹمنٹ فی ASTM B580
ملعمع کاری:
ایپوسی فینولک کوٹنگز: 30-60 μm DFT
پولیوریتھین: UV مزاحمت کے لئے {{0} μm
گالوانک تحفظ: زنک سپرے میٹاللائزیشن + سیلانٹ
بایوسیڈل علاج: مائکروبیل کنٹرول کے لئے سلور آئن امپریگنشن
6. مشینی خصوصیات
اصلاح کے پیرامیٹرز
| آپریشن | ٹول میٹریل | رفتار (م/منٹ) | فیڈ (ملی میٹر/ریو) | نوٹ |
|---|---|---|---|---|
| مڑ رہا ہے | کاربائڈ K10 | 250-450 | 0.25-0.45 | تیز مثبت ریک |
| ملنگ | کاربائڈ کے 20 | 300-500 | 0.15-0.30 | اعلی ہیلکس ٹولز |
| سوراخ کرنے والی | HSS-co5 | 100-150 | 0.12-0.20 | 130 ڈگری پوائنٹ زاویہ |
| ٹیپنگ | HSS-co5 | 25-40 | پچ مماثل ہے | 90 ٪ دھاگے کی گہرائی |
کارکردگی میٹرکس:
مشینری انڈیکس: 95 ٪ (بیس لائن: 2011- t 3=100 ٪)
سطح کی کھردری: RA 0.5μm قابل حصول خشک مشینی
بلٹ اپ ایج مزاحمت: عمدہ (گریڈ 1 فی آئی ایس او 3685)
چپ تشکیل: مسلسل سرپل چپس
ٹول لائف: 6061 مصر سے 50 ٪ لمبا
کولینٹ سفارش: کم سے کم (5-7 ٪ emulsion)
7. ویلڈیبلٹی اور شامل ہونے کے طریقوں
عمل میں عمدہ ویلڈیبلٹی
گیس میٹل آرک ویلڈنگ (GMAW)
فلر تار: ER4043 (ALSI5) یا ER1100
شیلڈنگ گیس: اے آر + 25-30 ٪ وہ مرکب
تار کی رفتار: 8-12 m/منٹ (OD 12-50 mm)
گرمی کا ان پٹ: 0.8 کلو/ملی میٹر سے کم یا اس کے برابر
طریقوں میں شامل ہونا
سولڈرنگ:
زنک-ایلومینیم سولڈرز: 390-450 ڈگری
فلوکس کی قسم: غیر Corrosive نامیاتی
چپکنے والی بانڈنگ:
پولیوریتھین چپکنے والی: 18-25 MPA شیئر
ایپوسی سسٹم: 30-40 MPA ٹینسائل
مکینیکل باندھنا:
موتیوں کے اختتام کنکشن
پش ٹو سے منسلک متعلقہ اشیاء
مستقل جوڑوں کے لئے کلچنگ
8. جسمانی خصوصیات
| جائیداد | قیمت | ٹیسٹ کا معیار |
|---|---|---|
| کثافت | 2.73 جی/سینٹی میٹر | ASTM B311 |
| تھرمل چالکتا (25 ڈگری) | 193 W/m·K | اے ایس ٹی ایم E1461 |
| CTE (20-100 ڈگری) | 23.2 μm/m · ڈگری | اے ایس ٹی ایم ای 228 |
| بجلی کی چالکتا | 51 ٪ IACS | ASTM B193 |
| لچک کا ماڈیولس | 69.0 جی پی اے | اے ایس ٹی ایم ای 111 |
| مخصوص حرارت (100 ڈگری) | 897 J/کلوگرام · K | اے ایس ٹی ایم E1269 |
| تھرمل توسیع گتانک | 0.55 میٹر/ایم ڈگری | ASTM D696 |
| عکاسی (مرئی) | 85% | اے ایس ٹی ایم ای903 |
| امیسٹیویٹی (پالش) | 0.05 | اے ایس ٹی ایم ای 423 |
9. سطح کے معیار کے معیار
ختم کرنے کے اختیارات:
مل ختم: RA 0.8-1.2 μm
برش ختم: RA 0.3-0.6 μm
آئینہ پولش: RA<0.1μm achievable
ساٹن انوڈائزنگ: RA 0.4μm
معائنہ کے معیار (ASTM B491):
سطح کی خرابیاں: 0.005 ملی میٹر گہرائی سے کم یا اس کے برابر
ڈائی مارکس: 0.05 ملی میٹر اونچائی سے کم یا اس کے برابر
رنگین: کوئی نہیں
Oxide uniformity: >95 ٪ کوریج
پروٹوکول کی صفائی:
الکلائن کی صفائی فی AMS 2647
آرائشی ایپلی کیشنز کے لئے روشن ڈپنگ
فوڈ گریڈ نلیاں کے لئے بھاپ کی صفائی
10. سرٹیفیکیشن اور ٹیسٹنگ
کوالٹی اشورینس پروٹوکول
کیمیائی توثیق:
آپٹیکل اخراج اسپیکٹومیٹری
نجاست کے لئے آئی سی پی ماس اسپیکٹروسکوپی
جسمانی جانچ:
60 ٪ OD میں کمی پر فلیٹنگ ٹیسٹ
ریورس موڑ ٹیسٹ: بغیر کسی شگاف کے 180 ڈگری
ہائیڈرو اسٹاٹک پریشر ٹیسٹنگ: 3 × ورکنگ پریشر
این ڈی ٹی کے طریقے:
ایڈی موجودہ ٹیسٹنگ فی ASTM E309
الٹراسونک دیوار کی موٹائی کی توثیق
ہیلیم لیک ٹیسٹنگ
صنعت کے سرٹیفیکیشن
پینے کے پانی کے نظام کے لئے NSF/ANSI 61
ASME BPVC سیکشن VIII تعمیل
ایف ڈی اے سی ایف آر 21.177.1500 (کھانے سے رابطہ)
مل- t -5062 b بحری تصریح
پی ای ڈی 2014/68/EU ضمیمہ i
لائیڈ کے رجسٹر قسم کی منظوری
بنیادی درخواستیں: ہیٹ ایکسچینجر اجزاء ، کمڈینسر ٹیوبیں ، ڈرپ آبپاشی کے نظام ، فرنیچر فریم ورک ، آرائشی ڈھانچے ، کیمیائی منتقلی کی لائنیں ، اور کریوجینک جہاز جہاں سنکنرن مزاحمت اور تشکیل کی صلاحیت اہم ہے {.
پیکیجنگ: وی سی آئی پیپر انٹرلیویونگ + پیئ لپیٹ بنڈل ، پربلت کونے کونے کے ساتھ کریٹنگ . معیاری لیڈ ٹائم: اسٹاک سائز کے لئے 3 ہفتوں .
