6061 T6 ایلومینیم ٹیوب
6061 ایلومینیم سیملیس ٹیوب میں اچھی مکینیکل خصوصیات ، سنکنرن مزاحمت ، اور ویلڈیبلٹی ہے ، جس سے یہ مختلف صنعتی ایپلی کیشنز . کے لئے ایک مثالی مواد بنتا ہے۔
1. مادی ساخت اور معیارات
ASTM B210 ، AMS 4151 ، اور ISO 6361-2 معیارات ، 6061- t T6 ایلومینیم نلیاں کے مطابق ساختی ایپلی کیشنز کے ل optim آپ کو بہتر بنانے کی خصوصیات ہے۔
بنیادی عناصر:
میگنیشیم (مگرا): 0.8-1.2 ٪ (فارم Mg₂si Prepitates)
سلیکن (ایس آئی): 0.4-0.8 ٪ (طاقت اور روانی کو بڑھاتا ہے)
کاپر (کیو): 0.15-0.40 ٪ (مشینری کو بہتر بناتا ہے)
بیس مواد:
ایلومینیم (AL): 97.0 ٪ (توازن) سے زیادہ یا اس کے برابر
ناپاک حدود:
آئرن (فی): 0.70 ٪ سے کم یا اس کے برابر
کرومیم (CR): 0.04-0.35 ٪
زنک (زیڈن): 0.25 ٪ سے کم یا اس کے برابر
مینگنیج (ایم این): 0.15 ٪ سے کم یا اس کے برابر
تیسری پارٹی کی توثیق فی NADCAP AC7117 کلیدی عناصر میں زیادہ سے زیادہ 5 ٪ انحراف کے ساتھ کیمیائی مستقل مزاجی کو یقینی بناتی ہے . متوازن ایم جی: ایس آئی تناسب (1 . 73: 1) T6 گرمی کے علاج کے دوران زیادہ سے زیادہ بارش کی تشکیل کو قابل بناتا ہے . say} say}} say} say}} say {. کی تعمیل کرتا ہے۔ AMS-QQ-A -200}/2 ، اور دباؤ کی ایپلی کیشنز کے لئے ASTM B241۔
2. طاقت کی کارکردگی
6061- T6 بوجھ اٹھانے والی ایپلی کیشنز کے لئے اعلی ساختی کارکردگی کا مظاہرہ کرتا ہے:
| جائیداد | قیمت | ٹیسٹ کا معیار |
|---|---|---|
| تناؤ کی طاقت (RM) | 310-330 MPa | اے ایس ٹی ایم ای 8 |
| پیداوار کی طاقت (RP0.2) | 275-290 MPa | اے ایس ٹی ایم ای 8 |
| وقفے میں لمبائی (٪) | 10-15% | اے ایس ٹی ایم ای 8 |
| قینچ کی طاقت | 207 ایم پی اے | ASTM B769 |
| کمپریسی پیداوار | 285 ایم پی اے | اے ایس ٹی ایم ای 9 |
| تھکاوٹ برداشت (10⁷ سائیکل) | 95-110 MPa | آئی ایس او 1099 |
| فریکچر سختی | 29 MPA√m | اے ایس ٹی ایم ای 399 |
| سختی (راک ویل بی) | 60-65 hrb | اے ایس ٹی ایم ای 18 |
150 ڈگری پر 85 ٪ کمرے کے درجہ حرارت کی طاقت کو برقرار رکھتا ہے اور 20 J کی بہترین اثر سختی کو -40 ڈگری {{4} at پر ظاہر کرتا ہے۔
3. گرمی کے علاج کا عمل
T6 غص .ہ ترتیب عین مطابق کنٹرول پیرامیٹرز کی پیروی کرتا ہے:
حل علاج:
60-90 منٹ (ہوموجنائزیشن) کے لئے 530 ڈگری ± 10 ڈگری
ماحول: نائٹروجن سے محفوظ فرنس (± 5 ڈگری یکسانیت)
تیزی سے بجھانا:
Water quenching at >200 ڈگری /ایس ای سی کولنگ ریٹ
بجھانے میں تاخیر:<15 seconds maximum
مصنوعی عمر بڑھنے:
8-10 گھنٹے کے لئے 175 ڈگری ± 5 ڈگری
کولنگ کا طریقہ: جبری ہوا (10 ڈگری /منٹ کی شرح سے زیادہ یا اس کے برابر)
مائکرو اسٹرکچرل خصوصیات:
اناج کا سائز: astm 5-6 (20-50 μm)
تقسیم تقسیم: "(Mg₅si₆) مرحلہ غالب
سندچیوتی کثافت: 10⁸/سینٹی میٹر
ثانوی مرحلے کے ذرات:<0.5% volume fraction
250 ڈگری سے اوپر کی بحالی 15 ٪ طاقت میں کمی کے ساتھ اوورجنگ کا سبب بنتی ہے . شدید تشکیل کے بعد تناؤ کی راحت کی ضرورت ہے: 1 گھنٹے کے لئے 345 ڈگری + دوبارہ ایجنگ .

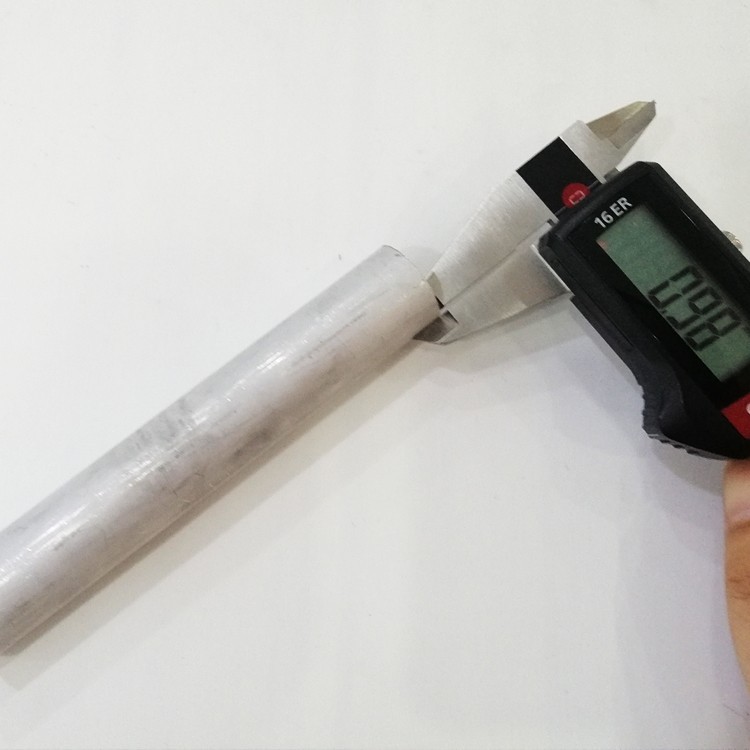

4. طول و عرض اور تخصیص
ساختی انجینئرنگ رواداری کے لئے تیار کیا گیا:
| پیرامیٹر | معیاری حد | صحت سے متعلق رواداری | کسٹم آپشنز |
|---|---|---|---|
| بیرونی قطر | 6-500 ملی میٹر | ± 0.1 ٪ OD | آئتاکار پروفائلز |
| دیوار کی موٹائی | 0.8-25 ملی میٹر | ± 7 ٪ wt | متغیر دیوار کی منتقلی |
| لمبائی | 1-12 m | +0/-3 ملی میٹر | 20 میٹر لمبائی تک |
| سیدھا | - | 0 . 5 ملی میٹر/میٹر زیادہ سے زیادہ۔ | mm 0.2 ملی میٹر/میٹر |
| بیضوی | - | 0.75 ٪ tir سے کم یا اس کے برابر | 0.3 ٪ tir سے کم یا اس کے برابر |
| موڑ رداس (منٹ) | 2.0 × OD | - | سخت رداس: 1.2 × OD |
تانے بانے کی خدمات:
صحت سے متعلق روٹری ڈرا موڑنے (زیادہ سے زیادہ 180 ڈگری)
پیچیدہ جوڑوں کے لئے سی این سی کا اختتام تشکیل دینا
غیر سرکلر حصوں کے لئے ہائیڈروفورمنگ
ٹراس سسٹمز کا مقابلہ کرنا اور مقابلہ کرنا
انوڈائزنگ فی مل- A -8625 قسم II
5. سنکنرن مزاحمت کی خصوصیات
ماحولیاتی کارکردگی کا ڈیٹا
| ماحول | آئی ایس او 9223 درجہ بندی | سنکنرن کی شرح (μm/yr) | تحفظ کی سفارش |
|---|---|---|---|
| دیہی ماحول | آر سی 2 (اچھا) | <3 μm/yr | آرکیٹیکچرل انوڈائزنگ |
| ساحلی نمائش | آر سی 3 (منصفانہ) | 10-15 μm/yr | پی وی ڈی ایف کوٹنگ سسٹم |
| صنعتی علاقہ | آر سی 4 (اعتدال پسند) | 15-30 μm/yr | سیرامک-ایپوکسی استر |
| الکلڈ 6061 | RC1 (عمدہ) | <1 μm/yr | 10 ٪ پہنے ہوئے پرت |
تحفظ کے طریقے:
anodizing:
سلفورک ایسڈ (قسم II): 15-25 μm موٹائی
Hard anodizing (Type III): 50-70μm (>60 ایچ آر سی)
نامیاتی ملعمع کاری:
فلوروپولیمر کوٹنگز: 25-50 μm DFT
پالئیےسٹر پاؤڈر کوٹنگ: 60-80 μm
کیمیائی علاج:
کرومیٹ تبادلوں (مل-ڈی ٹی ایل -5541)
پلازما الیکٹرولائٹک آکسیکرن (پی ای او)
6. مشینی خصوصیات
اصلاح کے پیرامیٹرز
| آپریشن | ٹول میٹریل | رفتار (م/منٹ) | فیڈ (ملی میٹر/ریو) | نوٹ |
|---|---|---|---|---|
| مڑ رہا ہے | کاربائڈ K10 | 300-500 | 0.15-0.30 | 7 ڈگری مثبت ریک |
| ملنگ | کاربائڈ کے 20 | 250-450 | 0.06-0.18 | چڑھنے کی گھسائی |
| سوراخ کرنے والی | ٹلن لیپت | 60-100 | 0.05-0.12 | 140 ڈگری پوائنٹ زاویہ |
| ٹیپنگ | HSS-co8 | 10-15 | پچ مماثل ہے | 70 ٪ دھاگے کی گہرائی |
مشینی کارکردگی:
مشینی کی درجہ بندی: 80 ٪ (بیس لائن: 2011- t 3=100 ٪)
سطح ختم کرنے کے قابل: RA 0.4μm
بلٹ اپ کنارے کا رجحان: کم (گریڈ 2 فی ISO 3685)
چپ کی خصوصیات: مسلسل چپس جس میں توڑنے والوں کی ضرورت ہوتی ہے
کولینٹ کی ضروریات: گھلنشیل تیل 5-8 ٪ حراستی
جہتی استحکام:<0.02mm thermal expansion at 100°C
7. ویلڈیبلٹی اور شامل ہونے کے طریقوں
گیس ٹنگسٹن آرک ویلڈنگ (جی ٹی اے ڈبلیو) کی سفارش کی گئی ہے
خصوصیات کو محفوظ رکھنے کے لئے سخت گرمی پر قابو پانے کی ضرورت ہے:
فیوژن ویلڈنگ پیرامیٹرز
فلر مرکب: ER4043 (ALSI5) یا ER5356 (ALMG5)
انٹرپاس درجہ حرارت:<65°C
Preheat: Optional for >6 ملی میٹر موٹائی
ویلڈ کے بعد کی عمر بڑھنے: پراپرٹیز کو بحال کرنے کے لئے 175 ڈگری /4 گھنٹے
متبادل شمولیت
رگڑ ہلچل ویلڈنگ:
گردش: 800-1200 rpm
ٹراورس: 50-200 ملی میٹر/منٹ
چپکنے والی بانڈنگ:
ایپوکسیز: ایف ایم 73 (22-28 ایم پی اے شیئر)
سطح پریپ: کرومیٹ تبادلوں
مکینیکل باندھنا:
بلائنڈ ریوٹس: سٹینلیس سٹیل مینڈریل
فلو ڈرل سکریوس: 800n تک محوری بوجھ تک
آستینوں میں شامل ہونا: 150 ٪ ٹیوب کی طاقت برقرار رکھنا
8. جسمانی خصوصیات
| جائیداد | قیمت | ٹیسٹ کا معیار |
|---|---|---|
| کثافت | 2.70 جی/سینٹی میٹر | ASTM B311 |
| تھرمل چالکتا (25 ڈگری) | 167 W/m·K | ASTM E1461 |
| CTE (20-100 ڈگری) | 23.6 μm/m · ڈگری | اے ایس ٹی ایم ای 228 |
| برقی مزاحمتی | 42 nΩ·m | ASTM B193 |
| لچک کا ماڈیولس | 68.9 جی پی اے | اے ایس ٹی ایم ای 111 |
| تھکاوٹ کی طاقت کے گتانک | 0.56 | اے ایس ٹی ایم ای 739 |
| مخصوص حرارت (100 ڈگری) | 960 J/کلوگرام · K | ASTM E1269 |
| دوبارہ انسٹال کرنے کا عارضی | 290 ڈگری | اے ایس ٹی ایم ای 112 |
9. سطح کے معیار کے معیار
سطح ختم:
جیسا کہ تیار کیا گیا ہے: RA 0.8-1.6 μm
سردی سے تیار: RA 0.4-0.8 μm
آئینہ پولش: RA<0.1μm achievable
معائنہ کے معیار (ASTM B241):
سکریچ گہرائی:<0.5% WT
سطح کی شمولیت:<0.25mm
رنگین: کوئی نہیں
ڈائی لائنز:<0.1mm height
پروٹوکول کی صفائی:
AMS 2646 میں الکلائن کی کمی
چپکنے والی چیزوں کے لئے تیزاب کی اینچنگ
سینیٹری ایپلی کیشنز کے لئے الیکٹروپولنگ
10. سرٹیفیکیشن اور ٹیسٹنگ
کوالٹی اشورینس پروٹوکول
کیمیائی تجزیہ:
اسپیکٹومیٹری فی ASTM E1251
ٹریس عناصر کے لئے آئی سی پی کی توثیق
مکینیکل ٹیسٹنگ:
ٹرانسورس ٹینسائل ٹیسٹنگ (ASTM E8)
75 ٪ OD میں کمی کے لئے فلیٹنگ ٹیسٹ
این ڈی ٹی کے طریقے:
الٹراسونک ٹیسٹنگ: 5-10 mHz تحقیقات
ہائیڈروسٹٹک ٹیسٹنگ: 2 × ورکنگ پریشر
ایڈی کرنٹ فی ASTM E309
صنعت کے سرٹیفیکیشن
AS9100 ایرو اسپیس کوالٹی
آئی ایس او 9001: 2015 کوالٹی مینجمنٹ
پی ای ڈی 2014/68/EU ضمیمہ I زمرہ II
Tüv süd دباؤ برتن سرٹیفیکیشن
لائیڈس رجسٹر قسم کی منظوری
ایف ڈی اے سی ایف آر 21.177.1500 (فوڈ سے رابطہ کے مطابق)
ساختی ایپلی کیشنز: رول کیجز ، خلائی فریم ، ہائیڈرولک سلنڈر ، روبوٹک آرمز ، ساختی ٹرسیس ، اور آرکیٹیکچرل عناصر جہاں طاقت/ویلڈیبلٹی بیلنس اہم ہے .
پیکیجنگ: وی سی آئی پیپر انٹرلیویونگ + سکڑ لپیٹ بنڈل ، لکڑی کے کریٹ . معیاری لیڈ ٹائم: 6 ہفتوں .
ڈاؤن لوڈ، اتارنا ٹیگ: 6061 T6 ایلومینیم ٹیوب ، چین 6061 T6 ایلومینیم ٹیوب مینوفیکچررز ، سپلائرز ، فیکٹری
انکوائری بھیجنے
