2024 T3 ایلومینیم گول ٹیوب

ASTM B221 ، AMS 4171 ، اور EN 755-2 بین الاقوامی معیارات ، 2024-T3 ایلومینیم راؤنڈ ٹیوبوں میں ایرو اسپیس ایپلی کیشنز کے ل optim آپ کو بہتر بنانے والی ایک صحت سے متعلق انجینئرڈ کمپوزیشن کی تعمیل کرنا۔

بنیادی عناصر:

تانبے (کیو): 3.8-4.9 ٪ (فارم کو مضبوط بنانے والے الکو پریپیٹیٹس)

میگنیشیم (مگرا): 1.2-1.8 ٪ (سنکنرن مزاحمت کو بڑھاتا ہے)

مینگنیج (ایم این): 0.3-0.9 ٪ (کام کی سختی کو بہتر بناتا ہے)

بیس مواد:

ایلومینیم (ال): 93.5 ٪ (توازن) سے زیادہ یا اس کے برابر

ناپاک حدود:

آئرن (فی): 0.50 ٪ سے کم یا اس کے برابر

سلیکن (ایس آئی): 0.50 ٪ سے کم یا اس کے برابر

زنک (زیڈن): 0.25 ٪ سے کم یا اس کے برابر

ٹائٹینیم (TI): 0.15 ٪ سے کم یا اس کے برابر

نورسوک M650 کیمیائی توثیق کے ذریعہ تیسری پارٹی کی توثیق بیچ ٹو بیچ مستقل مزاجی کو یقینی بناتی ہے۔ عین مطابق کیو/ایم جی تناسب (2.5: 1 زیادہ سے زیادہ) قدرتی عمر بڑھنے کے چکروں کے دوران موثر بارش کو سخت کرنے کے قابل بناتا ہے۔ اس مصر کو یونیفائیڈ نمبرنگ سسٹم کے معیار کے تحت UNS A92024 کے نام سے منسوب کیا گیا ہے اور BOEING BMS7-260 سے ملاقات کی گئی ہے اور ایئربس کا مقصد 05-01-005 ایرو اسپیس کی وضاحتیں ہے۔

2024-T3 اعلی تناؤ کی ایپلی کیشنز کے لئے غیر معمولی طاقت سے وزن کے تناسب کو اہم ظاہر کرتا ہے:

مصر دات برقرار ہے:

کمرے کے درجہ حرارت کی طاقت کا 85 ٪ 120 ڈگری پر

1.25 (Kt =3) کے نشان شدہ حساسیت کا تناسب

6061-T6 سے 27 ٪ زیادہ چکرمک تناؤ کی گنجائش

مکمل طور پر الٹ جانے والے تناؤ کی حد: 125 MPa (r =-1)

T3 غص .ہ کی ترتیب میں پروسیسنگ کے عین مطابق کنٹرول کے مراحل شامل ہیں:

حل علاج:

495 ڈگری ± 5 ڈگری 20-30 منٹ کے لئے ( -فیز تحلیل)

± 3 ڈگری یکسانیت کے ساتھ ماحول سے کنٹرول شدہ بھٹی

بجھانا:

Rapid water quenching (>200 ڈگری /ایس ای سی کولنگ ریٹ)

بھٹی اور بجھانے والے ٹینک کے درمیان وقت:<15 seconds

سرد کام کرنا:

پائلرنگ یا اسٹرینگ اسٹریٹنگ کے ذریعے 3-5 ٪ کمی

تناؤ کی شرح 0.5-2 ٪ فی منٹ پر کنٹرول ہے

قدرتی عمر:

کم از کم 96-120 گھنٹے 25 ڈگری پر

نسبتا نمی<65%

نتیجہ مائکرو اسٹرکچر:

اناج کا سائز: ASTM 6-7 (15-30μm)

s '(al₂cumg) تقسیم تقسیم

سندچیوتی کثافت: 10⁰/سینٹی میٹر

دوبارہ انسٹالائزیشن دہلیز: 260 ڈگری

100 ڈگری سے زیادہ کے بعد گرمی کا علاج کرنے کی ممانعت ہے کیونکہ اناج کی حدود میں بجھانے والی حساسیت اور ترجیحی بارش کے خطرے کی وجہ سے۔

ایرو اسپیس جہتی رواداری کو پورا کرنے کے لئے تیار کیا گیا:

پروسیسنگ کے اختیارات:

کاٹنے: سی این سی کھرچنے والی سیونگ (± 0.1 ملی میٹر) یا ای ڈی ایم

بیئرنگ فٹ کے لئے سطح پیسنا (RA<0.4μm)

پیچیدہ مشترکہ جیومیٹریوں کے لئے سی این سی کا اختتام

فی میل-ایس ٹی ڈی -753 سی فی سے گزرنا

ماحولیاتی کارکردگی کی درجہ بندی

*سطح کے مناسب تحفظ کے ساتھ

تحفظ کے نظام:

anodizing:

کرومک ایسڈ (قسم I): 8-12μm موٹائی

سلفورک ایسڈ (قسم II): 15-25μm موٹائی

ملعمع کاری:

پلازما الیکٹرولائٹک آکسیکرن: 50-70μm سیرامک پرت (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>2000 بجے نمک سپرے)

کیتھوڈک تحفظ: زنک سے بھرپور پرائمر (85 ٪ Zn مواد)

اصلاح کے پیرامیٹرز

کارکردگی میٹرکس:

مشینی اشاریہ: 70 ٪ (بیس لائن: 2011-T 3=100 ٪)

سطح کی کھردری: RA 0.8μm قابل حصول

Chip control: Requires HP coolant >70 بار

ٹول کی زندگی کی توقع: 30 منٹ مسلسل کاٹنے

تھرمل اخترتی:<0.05mm at 80°C

فیوژن ویلڈنگ کی سفارش نہیں کی گئی ہے
HAZ کریکنگ حساسیت 80 ٪ (AWS D1.2) سے زیادہ ہے۔ منظور شدہ متبادل:

رگڑ ہلچل ویلڈنگ (FSW)

ٹول گردش: 800-1،200 آر پی ایم

عبور کی رفتار: 60-150 ملی میٹر/منٹ

کندھے کا قطر: 1.2 × دیوار کی موٹائی

زیڈ فورس کنٹرول: 8-15 KN

چپکنے والی بانڈنگ

ساختی ایپوکسیز: FM73 یا EA9394 (20MPA شیئر سے زیادہ یا اس کے برابر)

سطح پریپ: کرومیٹ تبادلوں کی کوٹنگ (مل-سی -5541)

کیورنگ سائیکل: 50KPA دباؤ کے تحت 120 ڈگری /2 گھنٹے

مکینیکل باندھنا

ہائ لوک پنوں: قینچ کی طاقت 65KN (6 ملی میٹر Ø)

rivet وقفہ کاری: 4 × قطر کے کنارے سے زیادہ یا اس کے برابر

کولیٹرل نقصان کو خارج کرنے والا زون: 1.5 × فاسٹنر قطر

ہموار تعمیر: کوئی طول بلد ویلڈ لائنیں نہیں

سطح ختم: RA سے کم یا اس کے برابر 0.8μm (مل ختم) ، RA 0.1μm کے قابل پالش ایبل

بصری معائنہ: فی AMS 2771 کلاس a

عیب حدود:

No inclusions >0.3 ملی میٹر (ASTM B557)

خروںچ<0.05mm depth

ڈائی لائنیں 0.1μm RA سے زیادہ نہیں ہیں

پروٹوکول کی صفائی:

الٹراسونک ڈگرینگ (AMS 2646)

چپکنے والی بانڈز کے لئے تیزاب کی اینچنگ

غیر تباہ کن جانچ

Ultrasonic: Level B (EN 1714) detecting flaws >0.8 ملی میٹر

ایڈی کرنٹ: ASTM E309 (0.5 ملی میٹر حساسیت)

ڈائی دخول: ASME سیکشن V آرٹیکل 6

ہائیڈروسٹٹک: 30 سیکنڈ کے لئے 50 ایم پی اے ٹیسٹ پریشر

مکینیکل ٹیسٹنگ

ٹینسائل: ایک سے زیادہ درجہ حرارت پر ASTM E8

سختی: راک ویل بی اسکیل (ASTM E18)

اثر: -65 ڈگری پر چارپی V -Notch (منٹ . 4 j)

سرٹیفیکیشن

NADCAP AC7117 (مواد کی جانچ)

AS9100 ایرو اسپیس کوالٹی

پی ای ڈی 2014/68/EU زمرہ IV

آئی ایس او 9001: 2015 کوالٹی مینجمنٹ

ایرو اسپیس ایپلی کیشنز: لینڈنگ گیئر کے اجزاء ، میزائل رہنمائی کے نظام ، ایکچوایٹر ہاؤسنگز ، ہائیڈرولک لائنیں ، اور ونگ اسپار کمک انفورسمنٹ جہاں طاقت سے وزن کا تناسب اہم ہے۔

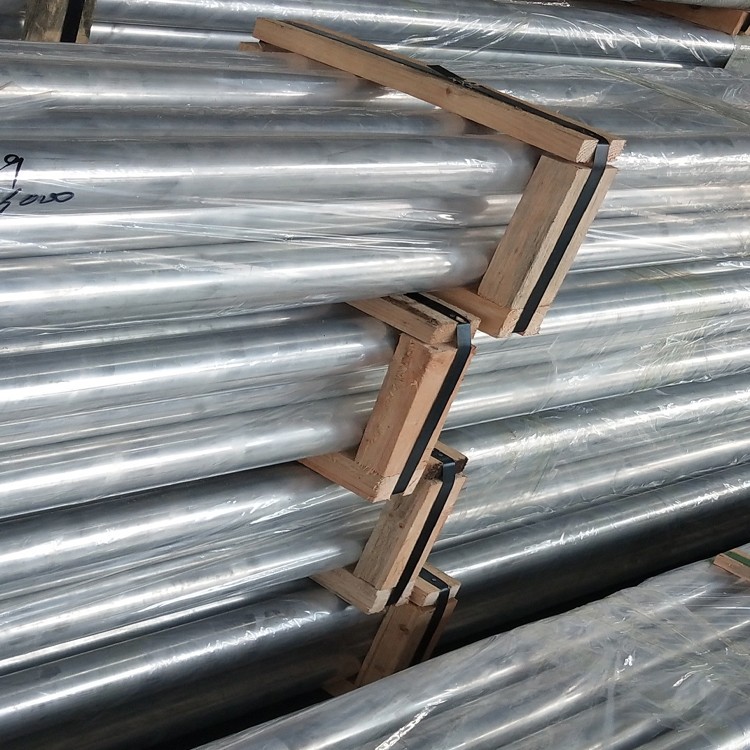

پیکیجنگ: وی سی آئی پیپر + ڈبل پرت پیئ فلم ڈیسکینٹ کے ساتھ ، آئی ایس پی ایم 15 کے مطابق لکڑی کے کریٹ۔ معیاری لیڈ ٹائم: 8 ہفتے۔
