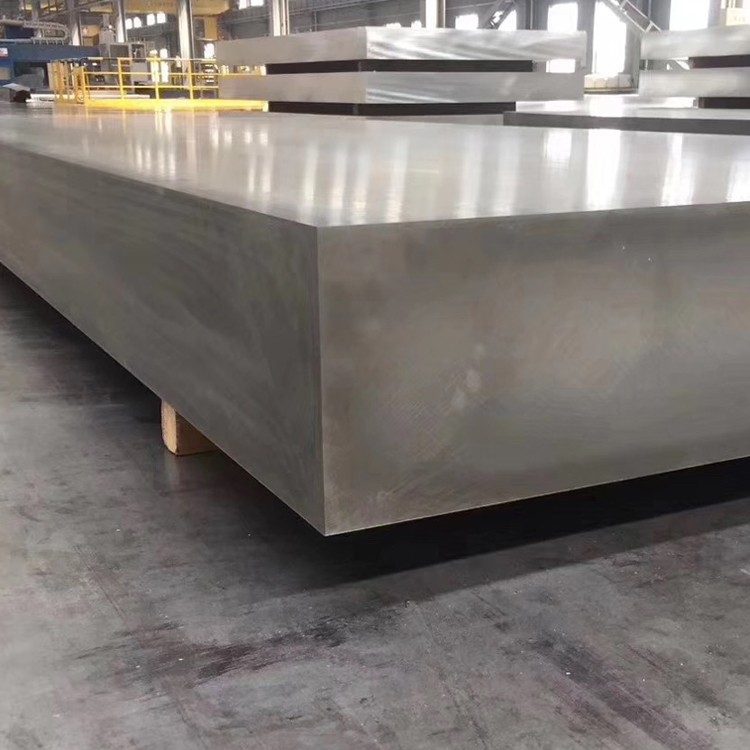

5083 الٹرا موٹی ایلومینیم فورجنگ پلیٹ

5083 ایلومینیم ایلائی (ASTM B209 ، VEN AW -5083) ایک اعلی طاقت ہے ، غیر گرمی سے چلنے والا AL-MG مصر میں غیر معمولی ویلڈیبلٹی اور سمندری ماحول میں اعلی سنکنرن مزاحمت کے لئے مشہور ہے۔

پرائمری ایلوئنگ عناصر:

میگنیشیم (مگرا): 4.0-4.9 ٪ (بنیادی ٹھوس حل مضبوط کرنے والا)

مینگنیج (ایم این): 0.40-1.0 ٪ (اناج کی ساخت کی تطہیر)

کرومیم (CR): 0.05-0.25 ٪ (سنکنرن مزاحمت میں اضافہ)

ٹائٹینیم (ٹی آئی): 0.05-0.15 ٪ (اناج کی تطہیر)

بیس مواد:

ایلومینیم (AL): 92.4 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

آئرن (فی): 0.40 ٪ زیادہ سے کم یا اس کے برابر

سلیکن (ایس آئی): 0.40 ٪ زیادہ سے زیادہ یا اس کے برابر

تانبے (کیو): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

زنک (زیڈ این): 0.25 ٪ زیادہ سے زیادہ یا اس کے برابر

خصوصی الٹرا موٹی جعلی عمل:

پریمیم انگوٹ کی پیداوار:

براہ راست چِل (ڈی سی) نیم مستقل معدنیات سے متعلق معدنیات سے متعلق

TI-B اضافے کے ساتھ اناج کی تطہیر

پگھل degassing<0.1ml H₂/100g Al

سیرامک جھاگ کے فلٹرز کے ذریعے فلٹریشن

ہوموجنائزیشن کا علاج:

24-36 گھنٹے کے لئے 500-520 ڈگری

کمپیوٹر پر قابو پانے والی کولنگ ریٹ

مائکرو اسٹرکچرل توازن

سطح کی تیاری:

علیحدگی پرت کی کھوپڑی (کم سے کم 10 ملی میٹر)

نقائص کے لئے سطح کا معائنہ

جعل سازی کے لئے پہلے سے گرم:

ہیٹنگ ہیٹنگ 380-430 ڈگری پر

درجہ حرارت یکسانیت ± 5 ڈگری

کثیر جہتی اوپن ڈائی جعلی:

ابتدائی جعلی درجہ حرارت: 400-425 ڈگری

حتمی جعلی درجہ حرارت: 340-380 ڈگری

اخترتی تناسب: 3: 1 سے 5: 1

پراپرٹیز کو بہتر بنانے کے لئے کثیر جہتی کام کرنا

انتہائی موٹی حصوں کے لئے خصوصی مر جاتا ہے

کنٹرول کولنگ:

بقایا تناؤ کو کم سے کم کرنے کے لئے پروگرامڈ کولنگ ریٹ

موٹی حصوں کے لئے تھرمل کمبل کے ساتھ ایئر کولنگ

تناؤ سے نجات کا علاج:

240-300 ڈگری 1 گھنٹہ فی 25 ملی میٹر موٹائی کے لئے

فرنس کولنگ 200 سے کم ڈگری پر

آخری پروسیسنگ:

صارفین کی وضاحتوں کے لئے صحت سے متعلق مشینی

سطح کا معائنہ اور صفائی

شپمنٹ کے لئے حفاظتی پیکیجنگ

مینوفیکچرنگ کے تمام عمل ISO 9001 کوالٹی مینجمنٹ سسٹم کے تحت مکمل ٹریس ایبلٹی . کے ساتھ انجام دیئے جاتے ہیں

موٹائی کی کارکردگی کے ذریعے:

جائیداد کی تغیر<5% between surface and core (up to 200mm thickness)

سمت کا تناسب (ایل: ایل ٹی: ایس ٹی): 1.00: 0.95: 0.90 تناؤ کی طاقت کے لئے

تنقیدی پروسیسنگ ونڈو میں بنیادی درجہ حرارت برقرار ہے

سختی کی تغیر<8 HB from surface to center

تنقیدی فورجنگ پیرامیٹرز:

تناؤ کی تقسیم کا کنٹرول:

کم سے کم کل حقیقی تناؤ: 1.1-1.3

تناؤ کی شرح: 0.01-0.1 s⁻

کثیر جہتی کام (ثانوی سمت میں کم از کم 25 ٪)

Intermittent reheating for sections >150 ملی میٹر

درجہ حرارت کا انتظام:

زیادہ سے زیادہ درجہ حرارت کا میلان: سیکشن میں 30 ڈگری

کمپیوٹر کے زیر کنٹرول تھرمل پروفائل مانیٹرنگ

درجہ حرارت ہم جنس پرستی کے ل extended رہائش کے اوقات میں توسیع

کم سے کم گرمی کے نقصان کے ل hands خصوصی ہینڈلنگ کا سامان

مائکرو اسٹرکچرل خصوصیات:

اناج کا سائز: astm 5-7 (30-60 μm)

اناج کی شکل: جزوی طور پر دوبارہ تشکیل دینے والا ساخت

al₆mn dispersoid تقسیم: 0.1-0.5 μm قطر

Mg₂si پر قابو پانے والا کنٹرول:<0.5 volume percent

Al-Fe-Mn انٹرمیٹالک مراحل: کنٹرول شدہ مورفولوجی

recrystallized حجم کا حصہ: 40-60 ٪

ساخت: مخلوط اخترتی/دوبارہ تشکیل دینے کی ساخت

اناج کے پہلو کا تناسب: حتمی مصنوعات میں زیادہ سے زیادہ 1.5: 1

خصوصی خصوصیات:

اعلی غلط زاویوں کے ساتھ سبگرین ڈھانچہ

ایم جی محلول ڈریگ اثر کی وجہ سے محدود بحالی

سنسنیشن کو روکنے کے ل al المگگ ₂ بارش کو کنٹرول کیا جاتا ہے

بڑھا ہوا سندچیوتی کثافت: 5-8 × 10⁰/cm²

انتہائی موٹی مخصوص پیرامیٹرز:

کثافت: 2.66 جی/سینٹی میٹر (± 0.01)

وزن کا حساب کتاب: موٹائی (ملی میٹر) × چوڑائی (م) × لمبائی (ایم) × 2.66=وزن (کلوگرام)

زیادہ سے زیادہ سنگل پلیٹ وزن: 20 ، 000 کلوگرام

مشینی الاؤنس: اہم جہتوں کے لئے کم سے کم 15 ملی میٹر کی سفارش کریں

Stress Relief: Required before precision machining for plates >200 ملی میٹر

پلیٹ فلیٹنس: فلیٹ سطح پر خود وزن کے نیچے ماپا جاتا ہے

الٹراسونک ٹیسٹنگ: 100 volovevelumetoly Volumetric معائنہ دستیاب ہے

سنکنرن کے تحفظ کے اختیارات:

anodizing:

قسم II (سلفورک ایسڈ): 10-25 μm موٹائی

قسم III (سخت anodize): 25-75 μm موٹائی

میرین گریڈ سگ ماہی کے علاج

تبادلوں کی کوٹنگز:

کرومیٹ تبادلوں فی مل-ڈی ٹی ایل -5541

ماحولیاتی تعمیل کے لئے کروم فری متبادلات

ٹائٹینیم/زرکونیم پر مبنی علاج

حفاظتی نظام:

ایپوسی پرائمر + پولیوریتھین ٹاپ کوٹ

میرین گریڈ ملٹی لیئر سسٹم

قربانی زنک سے بھرپور پرائمر

وسرجن سروس کے لئے اعلی تعمیراتی ایپوسی کوٹنگز

ماحولیاتی کارکردگی کے عوامل:

حساسیت کے خلاف مزاحمت: 5086 مصر سے بہتر

نملٹ ٹیسٹ کی کارکردگی:<15mg/cm²

آئی جی سی مزاحمت: استحکام کے علاج کے بعد بہترین

H₂ ambrittlement: کم سے کم حساسیت

من گھڑت تحفظات:

حدود تشکیل دینا: کم سے کم موڑ رداس 2.5 × مادی موٹائی

سردی کا کام: اینیلنگ سے پہلے 15-20 ٪ تک محدود

گرم کام: 260-370 ڈگری زیادہ سے زیادہ درجہ حرارت کی حد

ویلڈیبلٹی: 5183 ، 5356 ، یا 5556 فلر کے ساتھ بہترین

ویلڈنگ کے طریقے: GMAW ، GTAW ، FCAW موزوں

ویلڈ کے بعد علاج: برش/سوئی اسکیلنگ کی سفارش کی گئی ہے

ویلڈنگ کے بعد تناؤ سے نجات: 1 گھنٹہ فی 25 ملی میٹر کے لئے 200 ڈگری

کاٹنے کے طریقے: پلازما ، واٹر جیٹ ، یا سیونگ ترجیحی

الٹرا موٹی حصوں کے لئے بہترین طریقوں کو ویلڈنگ:

مشترکہ تیاری:

X-groove or double-V for thickness >25 ملی میٹر

روٹ گیپ 2-4 ملی میٹر

جڑ کا چہرہ 1-3 ملی میٹر

بیول زاویہ 50-60 ڈگری

ایسٹون یا ایم ای کے کے ساتھ مکمل طور پر گھٹاؤ

پری ہیٹنگ:

عام طور پر ضرورت نہیں ہے

For sections >تھرمل میلان کو کم کرنے کے لئے 200 ملی میٹر ، پریہیٹ 50-80 ڈگری

انٹرپاس درجہ حرارت:

زیادہ سے زیادہ 120 ڈگری

اورکت ترمامیٹر کے ساتھ مانیٹر کریں

ویلڈ کے بعد علاج:

موٹی حصوں کے لئے تناؤ سے نجات کی سفارش کی گئی ہے

بہاؤ اور چھاتی کی مکمل صفائی

معائنہ کے طریقے:

بصری معائنہ فی AWS D1.2

اہم جوڑوں کے لئے ریڈیوگرافک یا الٹراسونک جانچ

سطح کے نقائص کے لئے ڈائی دخول

ماحولیاتی کارکردگی:

آپریٹنگ درجہ حرارت کی حد: -196 ڈگری سے +200 ڈگری

کریوجینک کارکردگی: عمدہ سختی برقرار رکھنا

آگ کے خلاف مزاحمت: غیر ملکی

مقناطیسی خصوصیات: غیر مقناطیسی

تابکاری کے خلاف مزاحمت: عمدہ

ریسائکلیبلٹی: بغیر کسی معیار کے نقصان کے 100 ٪ ری سائیکل

ماحولیاتی اثر: اسٹیل سے کم توانائی کے زیر اثر

معیاری معائنہ کی حکومت:

کیمیائی ساخت کی جانچ:

آپٹیکل اخراج اسپیکٹروسکوپی

تمام کھوٹ کرنے والے عناصر کی توثیق

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹنگ (طول بلد اور عبور سمت)

سختی کی نقشہ سازی (سطح اور کراس سیکشن)

تنقیدی درخواستوں کے لئے اثر کی جانچ

غیر تباہ کن جانچ:

الٹراسونک معائنہ فی ASTM A578/A578M

سطح کے نقائص کے لئے ڈائی دخول معائنہ

جہتی معائنہ:

اہم طول و عرض کی سی ایم ایم توثیق

مخصوص گرڈ پوائنٹس پر موٹائی میپنگ

خود وزن کے تحت چپٹا پیمائش

مائکرو اسٹرکچرل تجزیہ:

اناج کے سائز کا عزم

شمولیت کی درجہ بندی فی ASTM E45

ایچ ٹیمپرس کے لئے حساسیت کی جانچ

میٹالگرافک امتحان

سرٹیفیکیشن کے اختیارات:

مل ٹیسٹ کی رپورٹ (EN 10204 3.1)

تیسری پارٹی کے معائنہ سرٹیفیکیشن (EN 10204 3.2)

میرین ایپلی کیشنز کے لئے DNV-GL سرٹیفیکیشن

سمندری ڈھانچے کے لئے اے بی ایس سرٹیفیکیشن

لائیڈ کے رجسٹر سرٹیفیکیشن

کسٹمر سے متعلق سرٹیفیکیشن کی ضروریات

مادی سراغ لگانے کی دستاویزات

پروڈکشن ریکارڈ دستاویزات

بنیادی درخواستیں:

بحری اور تجارتی جہاز سازی

آف شور آئل اینڈ گیس پلیٹ فارم

دباؤ برتن کے اجزاء

کریوجینک اسٹوریج اور ٹرانسپورٹ

بھاری نقل و حمل کے ڈھانچے

پل ڈیکنگ اور ساختی اجزاء

دفاعی صنعت کی درخواستیں

کیمیائی پروسیسنگ کا سامان

کان کنی کے سامان کے ڈھانچے

میرین پروپلشن سسٹم کے اجزاء

مخصوص استعمال کے معاملات:

ایل این جی کیریئر ساختی اجزاء:

اعلی کم درجہ حرارت کی سختی

پیچیدہ ڈھانچے کے لئے بہترین ویلڈیبلٹی

وزن سے بہتر تناسب
