6061 T6 ایلومینیم پلیٹ

6061 ایلومینیم اللائے (ASTM B209 ، AMS QQ-A -250/11) ایک گرمی سے چلنے والا AL-MG-SI مصر دات ہے جس میں اعلی طاقت سے وزن کے تناسب کی ایپلی کیشنز . T6 غصہ حل حرارت کے علاج اور مصنوعی عمر کے علاج اور مصنوعی عمر کے ذریعہ زیادہ سے زیادہ میکانی خصوصیات فراہم کرتا ہے۔

مصر کی کیمسٹری:

میگنیشیم (مگرا): 0.8-1.2 ٪ (حل مضبوطی)

سلیکن (ایس آئی): 0.4-0.8 ٪ (بارش کی سختی)

کاپر (کیو): 0.15-0.40 ٪ (بہتر مشینی)

کرومیم (CR): 0.04-0.35 ٪ (اناج کنٹرول)

آئرن (ایف ای): 0.70 ٪ زیادہ سے کم یا اس کے برابر

بیس مواد:

ایلومینیم (AL): 97.5 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

زنک (زیڈ این): 0.25 ٪ زیادہ سے زیادہ یا اس کے برابر

ٹائٹینیم (TI): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر

مینگنیج (ایم این): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر

تھرمو مکینیکل پروسیسنگ:

براہ راست سردی کاسٹنگ: 680-710 ڈگری پگھلا ہوا درجہ حرارت

ہوموجنائزیشن: 8-12 گھنٹوں کے لئے 540-560 ڈگری

گرم رولنگ: 430-490 ڈگری پر کمی

کولڈ رولنگ: حتمی گیج میں کمی (15-25 ٪)

حل گرمی کا علاج: 530 ڈگری {5 ڈگری 1-2 گھنٹے کے لئے

Water Quenching: Cooling rate >200 ڈگری /منٹ

مصنوعی عمر بڑھنے: 8-12 گھنٹوں کے لئے 160-180 ڈگری

AMS 4025 اور EN 485 معیارات کے ساتھ مصدقہ ہے جس میں بلٹ سے تیار شدہ پلیٹ . تک مکمل ٹریس ایبلٹی ہے

صحت سے متعلق تھرمل پروسیسنگ:

حل علاج:

درجہ حرارت: 529-533 ڈگری (± 3 ڈگری کنٹرول)

وقت بھگو دیں: 60 منٹ کم از کم فی انچ موٹائی

ماحول: حفاظتی نائٹروجن ماحول

بجھانے کا عمل:

منتقلی کا وقت:<15 seconds furnace-to-quench

پانی کا درجہ حرارت: 20-40 ڈگری (چلر کنٹرولڈ)

Agitation: Turbulent flow >1.5 میٹر/سیکنڈ

عمر رسیدہ علاج:

سنگل اسٹیج: 8-10 گھنٹے کے لئے 165-175 ڈگری

ڈبل اسٹیج: 120 ڈگری /5 ایچ آر + 175 ڈگری /8 ایچ آر (خصوصی)

مائکرو اسٹرکچرل خصوصیات:

اناج کا سائز: astm 6-7 (50-100 μm)

تیز رفتار مراحل:

"انجکشن پریپیٹیٹس (5-50 nm لمبائی)

'چھڑی جیسے مراحل (100-500 nm)

ثانوی دباؤ:

al-fe-si dispersoids

Mg₂si سخت مراحل

سندچیوتی کثافت: 4-6 × 10⁰/سینٹی میٹر

recrystallization fraction: 75-90 ٪

خصوصی صلاحیتیں:

اوورسیز پلیٹیں: 4500 ملی میٹر چوڑائی × 18000 ملی میٹر لمبی

الٹراسونک انشانکن: ASTM B594 سطح a

کنارے کے حالات: پلازما کٹ ، مشینی ، یا مل ختم

وزن کے حساب کتاب کا فارمولا: موٹائی (ملی میٹر) × چوڑائی (م) × لمبائی (م) × 2.703=وزن (کلوگرام)

سطح میں اضافہ کے اختیارات:

anodizing:

قسم II: 5-25 μm موٹائی

قسم III: 25-75 μm سختی

کیمیائی تبدیلی:

کرومیٹ (کلاس 1 اے)

کرومیم فری متبادلات

نامیاتی ختم:

پاؤڈر کوٹنگ (60-120 μm)

مائع ملعمع کاری (ای پی ، پی یو ، ایکریلک)

ایمبوسنگ کے اختیارات:

ڈائمنڈ پلیٹ پیٹرن

لکیری ٹریڈ پیٹرن

خصوصیات کی تشکیل:

موڑ رداس (کم سے کم):

90 ڈگری موڑنے: 1.5T (t=موٹائی)

سردی کی تشکیل: کم سے کم 2.0T

لچکدار اسپرنگ بیک: 1-3 ڈگری معاوضہ درکار ہے

کھینچنے کی تشکیل:

زیادہ سے زیادہ لمبائی: 8-10 ٪

تناؤ سخت کرنے والا اخراج: 0.08-0.12

تجویز کردہ ویلڈنگ کے عمل:

گیس میٹل آرک ویلڈنگ (GMAW):

تار: ER4043 یا ER5356

پیرامیٹرز: 20-24 v ، 160-220 a

گیس: ارگون (100 ٪) یا اے آر/وہ مکس

ٹنگسٹن انرٹ گیس (جی ٹی اے ڈبلیو):

الیکٹروڈ: سیریٹڈ ٹنگسٹن

amperage: 150-300 a dcen

رگڑ ہلچل ویلڈنگ (FSW):

ٹول کی گردش: 600-1200 rpm

سفر کی رفتار: 150-350 ملی میٹر/منٹ

ویلڈ کے بعد گرمی کا علاج:

حل گرمی کا علاج: سفارش نہیں کی گئی ہے

عمر صرف: 4-6 گھنٹے کے لئے 165 ڈگری

قدرتی عمر بڑھنے: 4 دن کے بعد ٹی 4 حالت بحال ہوگئی

ٹیسٹنگ پروٹوکول:

کیمیائی تجزیہ: تمام کھیپوں کے لئے چنگاری OEs

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹ: ہر 2000 کلوگرام لاٹ

سختی: فی پلیٹ میں متعدد مقامات

غیر تباہ کن جانچ:

الٹراسونک: فی ASTM B594 سطح a

ڈائی دخول: ASTM E1417

سنکنرن کی جانچ:

ایس سی سی کی تشخیص کے لئے ASTM G47

انٹرگرینولر سنکنرن کے لئے ASTM G67

سرٹیفیکیشن کی تعمیل:

آئی ایس او 9001: 2015 کوالٹی سسٹم

AS9100 ایرو اسپیس سرٹیفیکیشن

NADCAP کی منظوری سے گرمی کا علاج

پی ای ڈی 2014/68/EU کی تعمیل

NACE MR0175/ISO 15156

ASME بوائلر اور پریشر برتن کوڈ

AMS 2770 ہیٹ ٹریٹمنٹ اسٹینڈرڈ

بنیادی درخواست کے شعبے:

ایرو اسپیس ساختی اجزاء

میرین فریم اور ڈیکنگ

آٹوموٹو چیسیس اور فریم

ڈیفنس وہیکل آرمر چڑھانا

روبوٹکس ساختی عناصر

اعلی کارکردگی والے سائیکل فریم

سیمیکمڈکٹر کا سامان

آرکیٹیکچرل ساختی عناصر

اسٹوریج اور ہینڈلنگ پروٹوکول:

اسٹوریج واقفیت: عمودی یا فلیٹ کے ساتھ حتی کہ سپورٹ

ماحولیاتی کنٹرول:

درجہ حرارت: 15-30 ڈگری

نمی:<60% RH

سطح کا تحفظ:

حفاظتی پلاسٹک فلم

وی سی آئی (وانپ سنکنرن روکنے والا) کاغذ

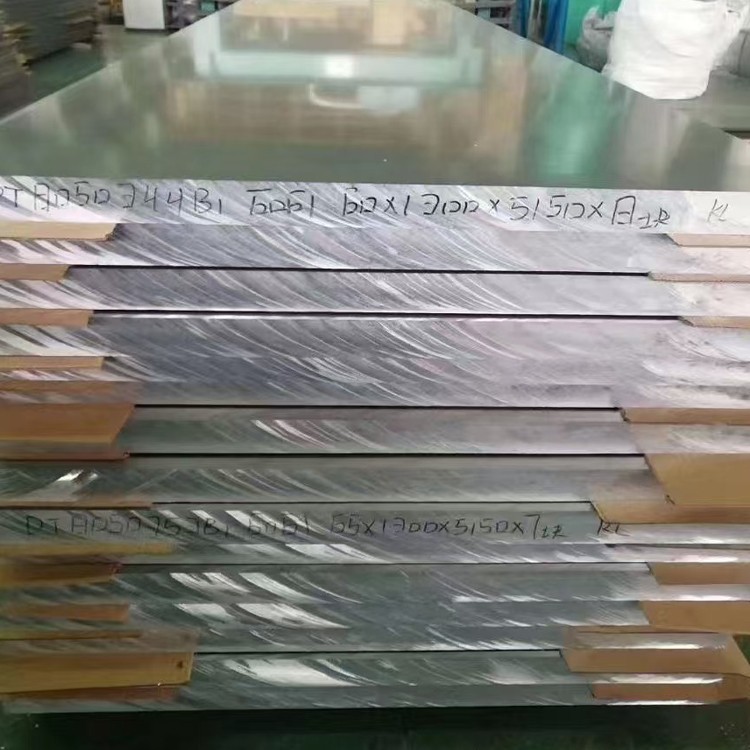

اسٹیکنگ کی ضروریات:

لکڑی کے اسپیسرز ہر 300-500 ملی میٹر

زیادہ سے زیادہ اسٹیک اونچائی: 1000 ملی میٹر

ہینڈلنگ کا سامان:

ویکیوم لفٹنگ سسٹم

غیر مقناطیسی ہکس

سلنگوں پر کنارے محافظ

کاٹنے اور من گھڑت احتیاطی تدابیر:

پلازما کٹنگ پیرامیٹر کنٹرول

واٹر جیٹ کاٹنے والے زاویہ کی صحت سے متعلق

مشینی کولینٹ کی ضروریات

پہلے سے موڑنے والی گرمی کے علاج کے تحفظات

ویلڈ کے بعد کی عمر بڑھنے کی سفارشات

ڈاؤن لوڈ، اتارنا ٹیگ: 6061 T6 ایلومینیم پلیٹ ، چین 6061 T6 ایلومینیم پلیٹ مینوفیکچررز ، سپلائرز ، فیکٹری
