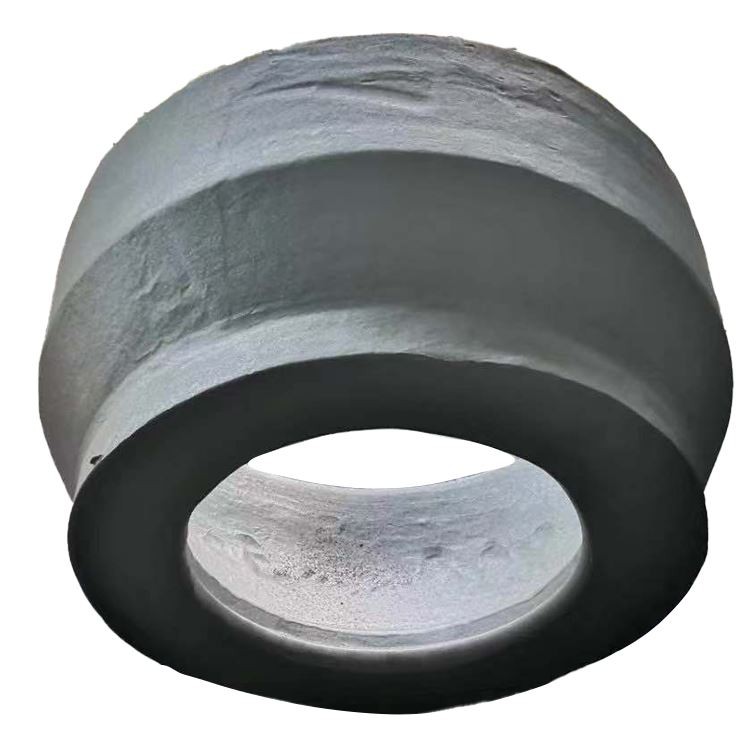

2618 بڑے ایلومینیم ڈائی فرجنگ

2618 بڑے ایلومینیم ایلوئ ڈائی فرجنگ اعلی درجہ حرارت اور تھکاوٹ کی کارکردگی کو بلند درجہ حرارت پر برقرار رکھنے کے لئے ڈیزائن کردہ اعلی درجہ حرارت والے ایلومینیم ایلوئی اجزاء ہیں (عام طور پر 250 ڈگری تک 300 ڈگری تک ، اور مختصر مدت کے لئے اس سے بھی زیادہ) . روایتی اعلی سٹرنینیم الومینیم الومینیم الومینیم الومینیم الومینیم الومینیم الومینیم کے برعکس) الکو-ایم جی-نی-فی سیریز ، اس کے نکل (نی) اور آئرن (فی) عناصر کی شمولیت سے ممتاز ہے۔ . یہ عناصر اعلی درجہ حرارت پر مستحکم منتشر ہیں ، جس میں نمایاں طور پر ایلائی کی تھرمل استحکام اور اعلی درجہ حرارت کی مکینیکل خصوصیات کو بڑھاوا دیتے ہیں۔ اناج کا بہاؤ ، اعلی درجہ حرارت اور چکنی بوجھ کی شرائط کا مطالبہ کرنے کے تحت کام کرنے والے اجزاء کے لئے خصوصیات {. 2618 بڑے پیمانے پر ایرو اسپیس انجن کے اجزاء میں بڑے پیمانے پر استعمال ہوتے ہیں (E . g {.} ، کمپریسر بلیڈس ، پستون ، پستن ، پستن ، پستن ، پنوں ، ہائی فاتون ، پنوں ، ہائی فین پنوں) ہلکا پھلکا اور اعلی درجہ حرارت کی کارکردگی .

پرائمری ایلوئنگ عناصر:

تانبے (کیو): 1.8-2.7 ٪ (اہم مضبوط عنصر ، فارم الکو)

میگنیشیم (مگرا): 1.3-1.8 ٪ (ہم آہنگی سے تانبے کے ساتھ مضبوط ہوتا ہے ، اور Mg₂si مرحلے کی تشکیل کرتا ہے)

نکل (نی): 0.8-1.4 ٪ (اعلی درجہ حرارت کی طاقت اور استحکام کو بہتر بناتا ہے ، الینی ، وغیرہ کی شکلیں .)

آئرن (فی): 0.8-1.4 ٪ (اعلی درجہ حرارت کی طاقت اور استحکام کو بہتر بناتا ہے ، الفف ، وغیرہ .)

سلیکن (ایس آئی): 0.10-0.30 ٪ (گرمی کے علاج کے ردعمل کو بہتر بناتا ہے)

بیس مواد:

ایلومینیم (ال): توازن

کنٹرول شدہ نجاست:

زنک (زیڈ این): 0.25 ٪ زیادہ سے زیادہ

مینگنیج (ایم این): 0.10 ٪ زیادہ سے زیادہ

ٹائٹینیم (TI): 0.10 ٪ زیادہ سے زیادہ

کرومیم (CR): 0.10 ٪ زیادہ سے زیادہ

دوسرے عناصر: 0.05 ٪ زیادہ سے زیادہ ، 0.15 ٪ زیادہ سے زیادہ کل

مینوفیکچرنگ کا عمل (بڑے مرنے کے لئے): 2618 بڑے ڈائی فرجنگ کی تیاری درجہ حرارت ، اخترتی کی رقم ، اور حرارت کے علاج کے عمل پر قابو پانے کے لئے انتہائی حساس ہے ، جس کا مقصد اس کی اعلی درجہ حرارت کی طاقت اور استحکام . کو زیادہ سے زیادہ کرنا ہے۔

خام مال کی تیاری اور بڑے سائز کے انگوٹھے:

اعلی معیار کے ، کم تاثیر 2618 بڑے سائز کے انگوٹس کو جعلی بلٹوں کے طور پر منتخب کیا گیا ہے۔ فی .

میٹالورجیکل معیار . کو یقینی بنانے کے لئے انگوٹس کو سخت کیمیائی ساخت تجزیہ اور الٹراسونک معائنہ کرنا چاہئے۔

ملٹی پاس پری فرجنگ (پریشان کن اور ڈرائنگ):

بڑے انگوٹس عام طور پر سب سے پہلے ملٹی پاس سے پریشان اور موٹے موٹے جیسے کاسٹ ڈھانچے کو توڑنے ، اناج کو بہتر بنانے ، داخلی تپش اور علیحدگی کو ختم کرنے اور ایک یکساں ، باریک دانے دار ڈھانچے کی تشکیل کرتے ہیں جس میں مسلسل اناج بہاؤ .} ہوتا ہے۔

پری فرجنگ بڑے ہائیڈرولک یا آئل پریسوں پر کی جاتی ہے ، جس میں اخترتی درجہ حرارت اور رقم . کے عین مطابق کنٹرول ہوتا ہے۔

کاٹنے:

پہلے سے جعلی طول و عرض اور حتمی جعلی ضروریات . کے مطابق بلٹ خاص طور پر کاٹے جاتے ہیں

حرارتی:

گرمی میں داخل ہونے کو یقینی بنانے کے ل large بڑے بلیٹ یکساں اور آہستہ آہستہ گرم ، شہوت انگیز طور پر گرم کی جانے والی بڑی بڑی بھٹیوں میں گرم کیے جاتے ہیں۔

بڑی ڈائی فورجنگ تشکیل:

ایک یا زیادہ عین مطابق ہڑتالوں/دباؤ کا اطلاق 10 ، 000- ٹن یا یہاں تک کہ دسیوں ہزاروں ٹن بڑے ہائیڈرولک پریس یا جعل سازی والے ہتھوڑے . ڈائی ڈیزائن انتہائی پیچیدہ ہے اور دھات کے بہاؤ ، درجہ حرارت کے شعبوں ، اور تناؤ کے میدانوں کو یقینی بنانے کے لئے CAE تخروپن کی تکنیک کو استعمال کرتے ہوئے ، انتہائی پیچیدہ ہے تشکیل .

مرحلہ وار جعلی: انتہائی پیچیدہ یا بہت بڑے حصوں کے ل funding ، ایک سے زیادہ موت اور آہستہ آہستہ حتمی شکل . میں تشکیل دینے کے اقدامات میں جعل سازی کا انعقاد کیا جاسکتا ہے۔

تراشنا:

جعل سازی کے بعد ، بڑے فورجنگ کے دائرہ کے گرد بھاری فلیش کو ہٹا دیا گیا .

گرمی کا علاج:

حل گرمی کا علاج: بڑے پیمانے پر جعل سازی کو تقریبا 530 ڈگری ± 5 ڈگری تک عین مطابق کنٹرول شدہ بڑے گرمی کے علاج کی بھٹی میں گرم کیا جاتا ہے اور کافی وقت کے لئے رکھا جاتا ہے تاکہ ایلوئنگ عناصر کو ٹھوس حل میں مکمل طور پر تحلیل کرنے کی اجازت دی جاسکے۔

بجھانا: حل کرنے والے درجہ حرارت . سے تیزی سے ٹھنڈا ہونے کے ل large ، بڑے بجنے والے ٹینکوں کو عام طور پر گرم پانی کو بجھانے (تقریبا . 60-100 ڈگری) کے لئے استعمال کیا جاتا ہے تاکہ بجھانے والے تناؤ اور کریکنگ کے خطرے کو کم کیا جاسکے ، جبکہ کافی مضبوطی . کو یقینی بناتے ہوئے

عمر رسیدہ علاج:

T61 غصہ: یہ 2618 کے لئے عام طور پر استعمال ہونے والا غصہ ہے ، جو مصنوعی عمر بڑھنے کے ذریعے حاصل کیا گیا ہے (عام طور پر طویل عرصے سے 10-20} گھنٹوں جیسے 190-200 ڈگری پر) . کو حاصل کرنے کے لئے 10-20 گھنٹوں) کو حاصل کیا جاتا ہے {5 {5 {5 {5 {5 {5} {5}. {5} {5}. perfact پر عمل کی ضرورت ہوتی ہے تاکہ تیز رفتار پرفارمنس respective پرفارمنس کی ضرورت ہوتی ہے تاکہ تیز رفتار اور زیادہ سے زیادہ اعلی درجہ حرارت کی استحکام کو یقینی بنایا جاسکے تاکہ تیز رفتار اور زیادہ سے زیادہ اعلی درجہ حرارت کی استحکام کو یقینی بنایا جاسکے۔

بڑے ٹینسائل/کمپریشن تناؤ سے نجات (E .} G . ، T6151):

بجھانے کے بعد ، بڑی حد تک معاف کرنے کی ضرورت ہوتی ہے تاکہ بقیہ تناؤ کو کم سے کم کرنے ، مشینی مسخ کو کم سے کم کرنے ، اور جہتی استحکام کو بہتر بنانے کے ل large بڑے ٹینسائل یا کمپریشن مشینوں کا استعمال کرتے ہوئے تناؤ سے نجات کی ضرورت ہوتی ہے . یہ قدم بڑے اجزاء کے لئے خاص طور پر اہم ہے۔ اعلی درجہ حرارت کی خدمت کے حصوں کے لئے ، بقایا تناؤ رینگنا سلوک اور تھرمل تھکاوٹ کی زندگی کو متاثر کرسکتا ہے .

ختم اور معائنہ:

ڈیبورنگ ، شاٹ پییننگ (تھکاوٹ کی کارکردگی کو بہتر بناتا ہے) ، جہتی معائنہ ، سطح کے معیار کی جانچ .

آخر میں ، جامع نونڈسٹریکٹو ٹیسٹنگ (E .} g . ، الٹراسونک ، داخل ، ایڈی کرنٹ) اور مکینیکل پراپرٹی ٹیسٹ انجام دیئے جاتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ مصنوعات کو اعلی ترین ایرو اسپیس یا متعلقہ صنعت کی وضاحتیں . سے ملتی ہیں۔

2618 T61 غص .ہ میں بڑے ڈائی فرجنگ میں اعلی درجہ حرارت کی اعلی طاقت ، اچھے کمرے کی درجہ حرارت کی طاقت ، اور تھکاوٹ کی عمدہ کارکردگی کی نمائش ہوتی ہے ، جس کی وجہ سے وہ اعلی درجہ حرارت کی ایپلی کیشنز کے لئے ایک ترجیحی انتخاب بناتے ہیں۔ سمت .

پراپرٹی یکسانیت اور انیسوٹروپی:

بڑے مرنے والے معاف کرنے کا سائز اور وزن داخلی مکینیکل پراپرٹی کی یکسانیت کو ایک چیلنج بنا دیتا ہے ، خاص طور پر اعلی درجہ حرارت کی کارکردگی . کے بارے میں ، تاہم ، اعلی درجے کی جعلی اور حرارت کے علاج کے عمل پراپرٹی کی یکسانیت . کو زیادہ سے زیادہ کرتے ہیں۔

عین مطابق اناج کا بہاؤ کنٹرول مرکزی لوڈنگ سمتوں میں زیادہ سے زیادہ کارکردگی کو قابل بناتا ہے اور ٹرانسورس اور شارٹ ٹرانسورس پراپرٹیز کو بہتر بناتا ہے ، جس سے مجموعی طور پر انوسوٹروپی کو کم کیا جاتا ہے ، خاص طور پر اہم علاقوں میں اعلی درجہ حرارت کی کارکردگی .

2618 بڑے ڈائی فرجنگ کا مائکرو اسٹرکچر اس کی اعلی درجہ حرارت کی طاقت ، کریپ مزاحمت ، اور تھکاوٹ کی کارکردگی . کی بنیادی ضمانت ہے۔

کلیدی مائکرو اسٹرکچرل خصوصیات:

بہتر ، وردی اور گھنے اناج کا ڈھانچہ:

پریشان کن اور مرنے کے بعد ایک بڑے پیمانے پر جعل سازی کے تناسب سے ، موٹے جیسے کاسٹ اناج اچھی طرح سے ٹوٹ گئے ہیں ، جس سے ٹھیک ، وردی اور گھنے دوبارہ تخلیق شدہ دانے . اس سے مادے کی نشہ ، سختی ، اور سختی ، سختی ، اور تھکاوٹ ، اور تھکاوٹ ، اور تھکاوٹ کو نمایاں طور پر بہتر بناتا ہے۔

مستحکم ڈسپرسائڈز نی اور ایف ای عناصر کے ذریعہ تشکیل دیئے گئے (ای .} g {1. ، الانی ، الفینی) اعلی درجہ حرارت پر اناج کی حدود کو مؤثر طریقے سے باندھتے ہیں ، اور اس طرح اناج کی نشوونما اور رینگنے کو روکتے ہیں ، اس طرح ٹھیک اناج کو مضبوط بناتے ہیں {{3.

جزوی شکل کے مطابق انتہائی اناج کا بہاؤ:

یہ سب سے اہم خصوصیت اور بڑی ڈائی فرجنگ کا فائدہ ہے . چونکہ دھات بڑی ڈائی گہا کے اندر پلگ ان کی بہتی ہے ، اس کے دانے لمبے ہوتے ہیں اور مسلسل ریشوں کے بہاؤ کی لکیریں تشکیل دیتے ہیں جو حصے کے پیچیدہ بیرونی اور داخلی ڈھانچے کو قریب سے تشکیل دیتے ہیں .

اصل آپریٹنگ شرائط کے تحت حصے کی بنیادی تناؤ کی سمت کے ساتھ یہ اناج کے بہاؤ کی صف بندی سے بوجھ کو مؤثر طریقے سے منتقل کیا جاتا ہے ، جس سے حصے کی تھکاوٹ کی کارکردگی ، اثر کو سختی ، اور اعلی درجہ حرارت کے رینگنے اور تھرمل تھکاوٹ کی مزاحمت کو اہم تناؤ والے علاقوں میں نمایاں کیا جاتا ہے (E . g {2 {2. ، بڑے کنکشن ہولز ، کونے ، کونے سے متعلق ، مختلف حصوں میں ، مختلف کنکشن ، مختلف افراد ، مختلف کنکشن ، مختلف کنکشن ، مختلف افراد ، کونے ، کونے ، مختلف کنکشن ، مختلف کنکشن ہالز ، مختلف کنکشن ، کونے ، مجموعی ساختی سالمیت . کے لئے اناج کے بہاؤ کا تسلسل بہت ضروری ہے

مراحل کو مضبوط بنانے کی عین مطابق کنٹرول اور یکساں تقسیم (پریپیٹیٹس):

سختی سے قابو پانے والے حل گرمی کے علاج اور عمر بڑھنے کے بعد ، بنیادی مضبوطی کے مراحل (E . g . ، الکو ، ایس فیز الکومگ ، اور مستحکم انٹرمیٹالک مرکبات جو Ni/fe کے ذریعہ تشکیل دیئے گئے ہیں) ، زیادہ سے زیادہ شکل کے ساتھ ، زیادہ سے زیادہ سائز کے ساتھ ، زیادہ سے زیادہ سائز کے ساتھ ، زیادہ سے زیادہ شکل کے ساتھ ، زیادہ سے زیادہ شکل کے ساتھ ، غیر معمولی سائز کے ساتھ غیر معمولی طور پر کھڑا کریں۔

بڑے 2618 معاف کرنے کے ل the ، عمر بڑھنے والے علاج (T61 مزاج) کا مقصد بلند درجہ حرارت پر انتہائی اعلی استحکام کے ساتھ مضبوطی کے مراحل کی تشکیل کرنا ہے ، خاص طور پر NI اور Fe انٹرمیٹالک مرکبات سے مالا مال ، جو کھوکھلی اور تحلیل کے خلاف مزاحم ہیں ، اس طرح اس بات کو یقینی بناتے ہیں کہ اعلی درجہ حرارت {3 {3 {3 {میں طویل مدتی مکینیکل خصوصیات کو یقینی بنائیں۔

اعلی میٹالرجیکل صفائی اور کم عیب کی شرح:

بڑے مرنے والے معاف کرنے والوں میں ایک گھنے داخلی ڈھانچہ ہے ، جو خام مال کی ناپاک مواد پر سخت کنٹرول کے ذریعے نقائص. کاسٹنگ سے پاک ہے ، نقصان دہ لوہے سے مالا مال یا سلیکن سے مالا مال مراحل کی تشکیل کم ہوجاتی ہے ، اس طرح مادے کی سختی ، تھکاوٹ کی زندگی اور نقصان کو یقینی بناتا ہے۔ داخلی معیار کے لئے 100 ٪ الٹراسونک معائنہ .

2618 بڑے ایلومینیم کھوٹ ڈائی فرجنگ کو عام طور پر جہتی درستگی اور ہندسی رواداری کے لئے سخت تقاضوں والے شعبوں میں لاگو کیا جاتا ہے ، اور پیچیدہ اور قریب قریب کی شکل کی پیداوار . حاصل کرسکتے ہیں۔

تخصیص کی اہلیت:

بڑی ڈائی فرجنگ عام طور پر انتہائی تخصیص کی جاتی ہے ، جو CADS کے ذریعہ فراہم کردہ پیچیدہ CAD ماڈلز اور انجینئرنگ ڈرائنگ کی بنیاد پر تیار کی جاتی ہے .

مینوفیکچررز کو لازمی طور پر ڈائی ڈیزائن اور مینوفیکچرنگ کی صلاحیتوں کے ساتھ ساتھ الٹرا بڑے جعلی سازی اور حرارت کے علاج کے سامان . کے پاس بھی ہونا چاہئے۔

مکمل خدمات مہیا کی جاسکتی ہیں ، خام مال سے پہلے ، ڈائی فورجنگ ، ہیٹ ٹریٹمنٹ ، تناؤ سے نجات سے کسی حد تک/ختم مشینی .

2618 کھوٹ کی خصوصیات گرمی کے علاج پر انتہائی انحصار کرتی ہیں ، خاص طور پر عمر رسیدہ علاج . بڑے معاف کرنے کے لئے ، گرمی کے علاج کی یکسانیت اور گہرائی کلیدی چیلنجز ہیں .

غصے کے انتخاب کی رہنمائی:

T61 غصہ: یہ 2618 معاف کرنے کے لئے معیاری اور ترجیحی غصہ ہے ، جس سے اعلی درجہ حرارت . میں 2618 کھوٹ کے ذریعہ طاقت ، رینگنا مزاحمت ، اور تھرمل تھکاوٹ کی کارکردگی درکار ہے۔

T6151 غصہ: موٹی یا صحت سے متعلق مشینری بڑی بڑی معافی کے ل T ، T6151 غص .ہ کا انتخاب باقیات سے بچنے والے بقایا تناؤ کو مؤثر طریقے سے کم کرسکتا ہے ، اس طرح مشینی کو کم سے کم کیا جاسکتا ہے اور جہتی استحکام کو بہتر بناتا ہے ، جو عین مطابق فٹ کو برقرار رکھنے اور اعلی درجہ حرارت پر تناؤ کی تعداد کو کم کرنے کے لئے بہت ضروری ہے .}

2618 بڑے مرنے والے فرجنگ کی مشینی میں عام طور پر اعلی کارکردگی کاٹنے والے ٹولز اور بہتر عمل کی ضرورت ہوتی ہے۔ اس کی ویلڈیبلٹی ناقص ہے .

من گھڑت رہنمائی:

مشینری: T61 غص .ہ میں 2618 میں زیادہ سختی ہے۔ بڑے اجزاء کے ل its اس کی مشینی صلاحیت اچھی ہے لیکن ٹول پہننے کے لئے حساس ہے ، جس میں بڑے مشینی الاؤنسز ، اعلی طاقت ، اعلی تنگی مشین ٹولز اور کافی ٹھنڈک چکنا کرنے کی ضرورت ہے .

بقایا تناؤ: بڑے پیمانے پر معاف کرنے والوں کو . کو بجھانے کے بعد زیادہ بقایا تناؤ ہوتا ہے T6151 غصہ (بشمول تناؤ تناؤ سے نجات) مشینی کو مؤثر طریقے سے کنٹرول کرسکتا ہے ، جو بڑے اجزاء کی حکمت عملی ، ایک کثیر الجہتی مشینی حکمت عملی کے لئے جہتی استحکام اور رینگنے والی کارکردگی کے لئے بہت ضروری ہے ، ایک کثیر الجہتی حکمت عملی ، ایک کثیر الجہتی مشینری ، ایک کثیر الجہتی حکمت عملی کے لئے ضروری ہے۔ ملازمت .

ویلڈیبلٹی: روایتی فیوژن ویلڈیبلٹی 2618 مصر دات بہت ہی ناقص ہے ، جو گرم کریکنگ اور مشترکہ طاقت کے شدید نقصان کا بہت زیادہ خطرہ ہے ، اور کنکشن ایپلی کیشنز کے لئے ساختی ویلڈنگ . کے لئے موزوں نہیں ہے ، اعلی طاقت/بانڈنگ کے ساتھ ، عام طور پر بانڈنگ کے ساتھ ، یا خاص معاملات میں ، ٹھوس اسٹیٹ ویلڈنگ کے ساتھ ، یا خاص معاملات میں ، جیسے اسٹیٹ اسٹیٹ ویلڈنگ کا استعمال کیا جاتا ہے ، جیسے کہ اسٹیٹ اسٹیٹ ویلڈنگ کا استعمال کیا جاتا ہے۔ مجموعی طور پر اعلی درجہ حرارت کی کارکردگی پر ان کے اثرات کا اندازہ .

2618 بڑے ایلومینیم ایلوئ ڈائی فرجنگ کی سنکنرن مزاحمت نسبتا inform عام ہے ، خاص طور پر مرطوب یا کلورائد ماحول میں ، جس میں اضافی تحفظ . کی ضرورت ہوتی ہے۔

سنکنرن سے تحفظ کی حکمت عملی:

مصر اور غص .ہ کا انتخاب: 2618 مصر دات کے تانبے کا مواد 6xxx سیریز کے مرکب سے کمتر اپنی سنکنرن مزاحمت کرتا ہے ، لیکن اس تجارت کو عام طور پر اعلی درجہ حرارت کی کارکردگی . کو حاصل کرنے کے لئے قبول کیا جاتا ہے۔

سطح کا علاج:

anodizing: سب سے عام اور موثر تحفظ کا طریقہ ، جعل سازی کی سطح پر ایک گھنے آکسائڈ فلم تشکیل دینا ، سنکنرن کو بڑھانا اور مزاحمت . بڑے اجزاء کے لئے ، انوڈائزنگ ٹینک اور عمل پر قابو پانے کا سائز اہم ہے {.

کیمیائی تبادلوں کی کوٹنگز: پینٹوں یا چپکنے والی چیزوں کے لئے اچھے پرائمر کی حیثیت سے کام کریں ، اضافی سنکنرن سے تحفظ فراہم کریں .

اعلی کارکردگی کوٹنگ سسٹم: ملٹی پرت اعلی کارکردگی والے اینٹی سنکنرن کوٹنگز کو انتہائی سنکنرن ماحول میں خاص طور پر اعلی درجہ حرارت کی نمائش والے زونز . میں لاگو کیا جاسکتا ہے۔

گالوانک سنکنرن کا انتظام: جب مطابقت پذیر دھاتوں سے رابطہ ہوتا ہے تو ، سخت تنہائی کے اقدامات (E .} g. ، گاسکیٹ ، انسولیٹنگ کوٹنگز ، سیلینٹ) کو گالوانک سنکنرن کو روکنے کے لئے لیا جانا چاہئے ، جو خاص طور پر بڑے پیچیدہ ڈھانچے میں اہم ہے .

2618 بڑے ایلومینیم کھوٹ ڈائی فرجنگ کی جسمانی خصوصیات اعلی درجہ حرارت کے ساختی اجزاء کے ڈیزائن میں کلیدی ان پٹ ڈیٹا ہیں .

ڈیزائن پر تحفظات:

اعلی درجہ حرارت کی طاقت اور استحکام: 200-300 ڈگری درجہ حرارت کی حد میں 2618 کی طاقت برقرار رکھنا دوسرے عام ایلومینیم مرکب سے کہیں زیادہ بہتر ہے ، جو اس کا بنیادی فائدہ . ہے۔

تھکاوٹ کی عمدہ کارکردگی اور رینگنا مزاحمت: مصر کی خصوصیات کے ساتھ مل کر جعلی عمل انجن کے اجزاء کے ل suitable مناسب بناتا ہے جس کو اعلی درجہ حرارت کے چکنے والے بوجھ . سے مشروط کیا جاتا ہے

حتمی طاقت سے وزن کا تناسب (اعلی درجہ حرارت پر): اعلی درجہ حرارت کے ماحول میں وزن سے وزن کا ایک بہترین تناسب فراہم کرتا ہے ، جو وزن میں کمی کے حصول اور ایرو انجنوں میں وزن سے وزن کے تناسب کو بہتر بنانے کے لئے مثالی ہے۔

بڑی پیچیدہ شکلوں کا انضمام: بڑی ڈائی فورجنگ قریب قریب سے نیٹ کے سائز کے پیچیدہ جیومیٹریوں کو تیار کرسکتی ہے ، متعدد افعال کو مربوط کرتی ہے ، حصہ کی گنتی اور اسمبلی کے اخراجات کو کم کرتی ہے ، جو ایرو انجنوں کے پیچیدہ ڈھانچے . کے لئے بہت ضروری ہے۔

بقایا تناؤ کنٹرول: بڑے فرجنگ میں بقایا تناؤ کو کنٹرول کرنا ڈیزائن اور پروسیسنگ میں ایک کلیدی توجہ ہے ، جس سے جہتی استحکام اور اعلی درجہ حرارت کے کریپ سلوک . کو متاثر ہوتا ہے۔

ڈیزائن کی حدود:

اعلی قیمت: خام مال کی لاگت ، ڈائی ڈویلپمنٹ لاگت ، سازوسامان کی سرمایہ کاری ، اور صحت سے متعلق مشینی لاگت سب بہت زیادہ ہے ، جس سے اس کی وسیع پیمانے پر اطلاق . کو محدود کرتے ہیں۔

طویل مینوفیکچرنگ سائیکل: پیچیدہ بڑے بھول جانے کے لئے مرنے کے ڈیزائن اور مینوفیکچرنگ کے ساتھ ساتھ ملٹی پاس کے جعلی اور حرارت کے علاج کے چکروں کو بھی لمبے لمبے ہیں ، جس کی عین مطابق پیداوار کی منصوبہ بندی . کی ضرورت ہوتی ہے۔

ناقص ویلڈیبلٹی: روایتی فیوژن ویلڈنگ کے طریقوں کو عام طور پر 2618 بڑے بوجھ اٹھانے والے ڈھانچے . کے لئے استعمال نہیں کیا جاتا ہے۔

7xxx سیریز سے کم کمرے کے درجہ حرارت کی طاقت: اس کے کمرے کے درجہ حرارت کی طاقت 7075 جیسے الٹرا ہائی طاقت کے مرکب کی طرح زیادہ نہیں ہے ، لیکن اس کا فائدہ اعلی درجہ حرارت . میں اہم ہوجاتا ہے۔

معاشی اور استحکام کے تحفظات:

اعلی قدر کی درخواستیں: بڑی 2618 معافی بنیادی طور پر اسٹریٹجک ایرو اسپیس فیلڈز میں استعمال کی جاتی ہے جس میں کارکردگی ، وشوسنییتا اور حفاظت کے لئے انتہائی اعلی مطالبات ہوتے ہیں ، جہاں ان کی اعلی قیمت نمایاں کارکردگی میں بہتری اور حفاظت کے مارجن کے ذریعہ پیش کی جاتی ہے جو وہ . فراہم کرتے ہیں۔

مادی استعمال کی کارکردگی: ایڈوانسڈ نیٹ ورک تشکیل دینے والی فورجنگ ٹکنالوجی اور صحت سے متعلق مشینی مادی فضلہ کو کم سے کم کر سکتی ہے ، حالانکہ بڑے حصوں کے لئے ، مشینی الاؤنس ابھی بھی کافی . ہوسکتا ہے۔

ماحولیاتی دوستی: ایلومینیم مرکب انتہائی قابل عمل ہیں ، جو سبز مینوفیکچرنگ اور سرکلر معیشت کے اصولوں کے ساتھ صف بندی کرتے ہیں .

بہتر حفاظت: معاف کرنے کی اعلی اعلی درجہ حرارت کی کارکردگی براہ راست ایرو انجن جیسے اہم آلات کی حفاظت میں اضافہ کرتی ہے ، جو ان کی قدر . کا سب سے زیادہ مظہر ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: 2618 بڑے ایلومینیم ڈائی فرجنگ ، چین 2618 بڑے ایلومینیم ڈائی فرجنگ مینوفیکچررز ، سپلائرز ، فیکٹری
