6063 ایکسٹروڈڈ ایلومینیم بار

6063 ایلومینیم کھوٹ (almgsi0 . 5) ایک درمیانے درجے کی طاقت کا مصر ہے جس میں عمدہ اخراج ، سطح ختم ، اور سنکنرن مزاحمت ہے۔ یہ مقبول آرکیٹیکچرل مصر میں عمدہ میکانکی خصوصیات کو بہتر شکل دینے اور انوڈائزنگ ردعمل کے ساتھ جوڑ دیا گیا ہے۔

پرائمری ایلوئنگ عناصر:

میگنیشیم (مگرا): 0.45-0.90 ٪ (بارش کی سختی)

سلیکن (ایس آئی): 0.20-0.60 ٪ (شکلیں Mg₂si کو مضبوط کرنے والی پیش کش)

بیس مواد:

ایلومینیم (AL): 98.0 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

آئرن (فی): 0.35 ٪ زیادہ سے کم یا اس کے برابر

تانبے (کیو): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

مینگنیج (ایم این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

کرومیم (CR): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

زنک (زیڈ این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

ٹائٹینیم (ٹی آئی): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

دوسرے عناصر: ہر ایک سے کم یا اس کے برابر ہر ایک ، 0.15 ٪ سے کم یا اس کے برابر

پریمیم اخراج مینوفیکچرنگ کا عمل:

بلٹ کی تیاری:

اعلی طہارت پرائمری ایلومینیم (99.7 ٪ کم سے کم)

عین مطابق ایلوئنگ عنصر کے اضافے

ڈیگاسنگ ٹریٹمنٹ (ہائیڈروجن <0.2 ملی لیٹر/100 جی)

براہ راست چل (ڈی سی) نیم مستقل معدنیات سے متعلق معدنیات سے متعلق

4-8 گھنٹوں کے لئے 560-580 ڈگری پر ہوموجنائزیشن

بلٹ پریہیٹنگ:

کمپیوٹر پر قابو پانے والی حرارتی نظام 450-480 ڈگری پر

درجہ حرارت کی یکسانیت: ± 5 ڈگری

آکسائڈ پرت کو ہٹانا (اسکیلپنگ)

اخراج:

پیشرفت کا دباؤ: 35-45 MPa

رننگ پریشر: 20-35 MPa

رام کی رفتار: 5-15 ملی میٹر/سیکنڈ (پروفائل پر منحصر)

درجہ حرارت پر قابو پائیں: 510-540 ڈگری

ڈائی درجہ حرارت: 480-500 ڈگری

کولنگ:

ایئر کولنگ یا پانی بجھانے (غص .ہ پر منحصر)

زیادہ سے زیادہ خصوصیات کے لئے کنٹرول شدہ کولنگ ریٹ

زیادہ سے زیادہ مسخ کنٹرول

کھینچنا:

0.5-2.0 ٪ مستقل اخترتی

سیدھا اور تناؤ سے نجات

مصنوعی عمر (T5/T6):

T5: 2-4 گھنٹوں کے لئے 175-185 ڈگری

T6: حل حرارت کا علاج (520-530 ڈگری) + مصنوعی عمر رسیدہ (175-185 ڈگری 6-8 گھنٹے کے لئے)

فائننگ آپریشنز:

کٹ سے لمبائی کی صحت سے متعلق: ± 1 ملی میٹر

سطح کی تکمیل میں اضافہ

حتمی سیدھے چیک اور اصلاح

تمام مینوفیکچرنگ مکمل ٹریس ایبلٹی . کے لئے ڈیجیٹل عمل کی نگرانی کو برقرار رکھتی ہے

جائیداد کی تقسیم:

طولانی پراپرٹی تناسب سے طولانی: 1.00: 0.95

دیوار کی موٹائی کا اثر:<5% variation for up to 10mm thickness

فلیٹ سیکشن میں پراپرٹی کی مختلف حالتوں کو کارنر:<10%

سطح پر بنیادی سختی کی تغیر:<5 HB

سطح کے معیار کی درجہ بندی:

آرکیٹیکچرل گریڈ (AA10):

RA 0.4μm سطح کی کھردری سے کم یا اس کے برابر

دیکھنے کے فاصلے پر 1M دیکھنے کے فاصلے پر کوئی مرئی نقائص نہیں ہیں

آرائشی انوڈائزنگ کے لئے موزوں ہے

انوڈائزنگ کے بعد مستقل رنگ

تجارتی گریڈ (AA20):

RA 0.8μm سطح کی کھردری سے کم یا اس کے برابر

Minor defects acceptable at >2m دیکھنے کا فاصلہ

اچھا anodizing جواب

صنعتی گریڈ (AA30):

RA 1.6μm سطح کی کھردری سے کم یا اس کے برابر

فنکشنل ایپلی کیشنز جہاں ظاہری شکل ثانوی ہے

سطح کے علاج کی مطابقت:

انوڈائزنگ جواب: عمدہ

قسم II (سلفورک ایسڈ): 5-25 μm موٹائی

قسم III (ہارڈ کوٹ): 25-75 μm موٹائی

رنگین مستقل مزاجی کی درجہ بندی: عمدہ

آرکیٹیکچرل کلاس I: 18μm کم سے کم کوٹنگ

آرکیٹیکچرل کلاس II: 10μm کم سے کم کوٹنگ

مکینیکل تکمیل:

برش/پالش کرنا: عمدہ جواب

مالا بلاسٹنگ: یکساں دھندلا ختم

روشن ڈپنگ: اعلی عکاسی قابل حصول

پینٹنگ/کوٹنگ:

پاؤڈر کوٹنگ آسنجن: عمدہ

گیلے پینٹ کی مطابقت: مناسب پریٹریٹمنٹ کے ساتھ اچھا ہے

کرومیٹ تبادلوں کی کوٹنگ: کلاس 1 اے قابل حصول

معیاری دستیاب فارم:

گول بار: قطر 5-300 ملی میٹر

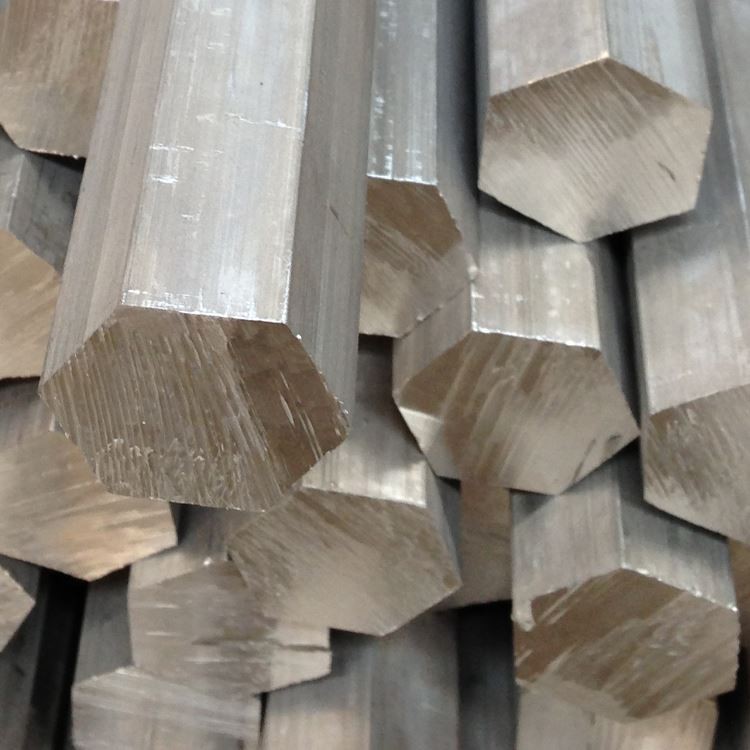

ہیکساگونل بار: فلیٹوں کے پار 8-75 ملی میٹر

مربع بار: سائیڈ طول و عرض 5-150 ملی میٹر

آئتاکار بار: چوڑائی 200 ملی میٹر تک ، 3 ملی میٹر سے موٹائی

مناسب ٹولنگ کے ساتھ کسٹم پروفائلز دستیاب ہیں

غصے کے انتخاب کی رہنمائی:

T5: معیاری ایپلی کیشنز کے لئے سب سے زیادہ معاشی

T6: جب زیادہ سے زیادہ طاقت کی ضرورت ہو

T4: جب اخراج کے بعد کی تشکیل کی ضرورت ہوتی ہے

T52: سخت جہتی استحکام کی ضرورت ہوتی ہے

من گھڑت رہنمائی:

مشینی کی درجہ بندی: 90 ٪ (1100 ایلومینیم=100 ٪)

سطح ختم: عمدہ (RA 0.5-1.6 μm آسانی سے قابل حصول)

چپ تشکیل: مناسب ٹولنگ کے ساتھ مختصر چپس

کولینٹ: پانی میں گھلنشیل ایملشن یا کم سے کم چکنا

ٹول پہننا: مناسب پیرامیٹرز کے ساتھ کم سے کم

تشکیل پزیر: T1/T4 حالات میں عمدہ

موڑنے: کم سے کم رداس=1 × موٹائی (T1/T4) ، 2 × موٹائی (T6)

ویلڈیبلٹی: TIG/MIG طریقوں کے ساتھ اچھا ہے

تھریڈ رولنگ: T4 حالت میں عمدہ نتائج

سطح کے تحفظ کے اختیارات:

anodizing:

واضح (قدرتی): عمدہ وضاحت اور شفافیت

رنگین انوڈائزنگ: مستقل رنگ کی نشوونما

ہارڈ انوڈائزنگ: اعلی لباس مزاحمت

سگ ماہی کے اختیارات: گرم پانی ، نکل ایسیٹیٹ ، پی ٹی ایف ای

تبادلوں کی کوٹنگز:

کرومیٹ فی مل-ڈی ٹی ایل -5541

غیر کرومیم متبادل

مکینیکل تکمیل:

برش ختم: یکساں دشاتمک نمونہ

پالش ختم: آئینے کی طرح ظاہری شکل قابل حصول

سینڈ بلاسٹڈ: مستقل دھندلا ساخت

نامیاتی ملعمع کاری:

پاؤڈر کوٹنگ: عمدہ آسنجن اور استحکام

مائع پینٹ: مناسب پریٹریٹمنٹ کے ساتھ اچھا ہے

واضح حفاظتی ملعمع کاری: UV اور رگڑ کا تحفظ

ڈیزائن پر تحفظات:

آپریٹنگ درجہ حرارت کی حد: -80 ڈگری سے +175 ڈگری

پراپرٹی برقرار رکھنا: 100 ڈگری سے کم عمدہ

برقی چالکتا: بہت سے ایلومینیم مرکب سے زیادہ

مقناطیسی خصوصیات: غیر مقناطیسی

ری سائیکلیبلٹی: 100 ٪ ری سائیکل ، اعلی سکریپ ویلیو

ماحولیاتی اثر: اسٹیل کے مقابلے میں کم کاربن فوٹ پرنٹ

معیاری جانچ کے طریقہ کار:

کیمیائی ساخت:

آپٹیکل اخراج اسپیکٹروسکوپی

تمام بڑے عناصر اور نجاست کی توثیق

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹنگ (طول بلد)

سختی کی جانچ (ویبسٹر/برنیل)

جہتی معائنہ:

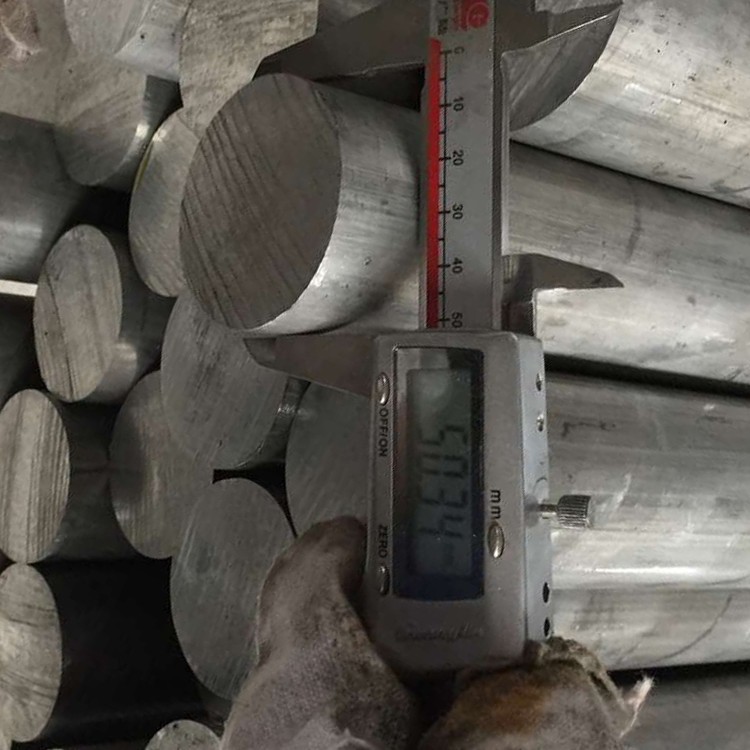

متعدد مقامات پر قطر/طول و عرض

سیدھے تصدیق کی تصدیق

سطح کی تکمیل کی پیمائش

بصری معائنہ:

سطح کے نقائص کی تشخیص

ڈائی لائن تشخیص

سطح کی ظاہری شکل یکسانیت

خصوصی جانچ (جب ضرورت ہو):

انوڈائزنگ رسپانس ٹیسٹ

اناج کے ڈھانچے کی تشخیص

چالکتا کی جانچ

معیاری سرٹیفیکیشن:

مل ٹیسٹ کی رپورٹ فی این 10204 2.1/3.1

کیمیائی تجزیہ سرٹیفیکیشن

مکینیکل پراپرٹیز سرٹیفیکیشن

جہتی معائنہ کی رپورٹ

حرارت کے علاج کی سند (T6 غصہ کے لئے)

بنیادی درخواستیں:

آرکیٹیکچرل اجزاء:

ونڈو اور دروازے کے فریم

پردے کی دیوار کے نظام

ریلنگ اور بالسٹریڈس

آرائشی ٹرم اور مولڈنگ

نقل و حمل:

آٹوموٹو ٹرم اور اجزاء

آر وی اور ٹریلر کے اجزاء

بائیسکل فریم اور اجزاء

برقی:

گرمی ڈوبتا ہے اور تھرمل مینجمنٹ

برقی دیواروں اور گھروں کی

ایل ای ڈی لائٹنگ فکسچر اور پروفائلز

صارفین کا سامان:

فرنیچر کے اجزاء

آلات ٹرم اور حصے

شاور انکلوژرز اور باتھ روم کے لوازمات

صنعتی اجزاء:

نیومیٹک سلنڈر ٹیوبیں

مشین گارڈز اور فریم

کنویرز اور مادی ہینڈلنگ

ڈیزائن فوائد:

جمالیاتی ایپلی کیشنز کے لئے عمدہ سطح ختم

پیچیدہ پروفائلز کے ل seeche اعلی استثنیٰ

وزن سے بہتر تناسب

عمدہ سنکنرن مزاحمت

بقایا انوڈائزنگ جواب

من گھڑت اور شامل ہونے میں آسانی

اعلی طاقت کے مرکب کے مقابلے میں سرمایہ کاری مؤثر

مستقل خصوصیات اور معیار

متنوع شکلوں اور سائز میں آسانی سے دستیاب ہے

اعلی ری سائیکل مواد کی صلاحیت کے ساتھ پائیدار مواد

ڈیزائن کی حدود:

6061/6082 مصر دات کے مقابلے میں کم طاقت

انتہائی دباؤ والے ساختی ایپلی کیشنز کے لئے سفارش نہیں کی گئی ہے

6061 کے مقابلے میں محدود ویلڈیبلٹی

ویلڈ حرارت سے متاثرہ زون میں میکانکی خصوصیات کو کم کیا گیا

درجہ حرارت کی حدود 175 ڈگری سے زیادہ

معاشی تحفظات:

لاگت اور کارکردگی کا عمدہ توازن

اعلی طاقت کے مرکب سے کم پروسیسنگ لاگت

عمدہ مشینی کی وجہ سے مشینی اخراجات میں کمی

کم سے کم دیکھ بھال کے ساتھ طویل خدمت زندگی

زندگی کے چکر کے اختتام پر اعلی سکریپ ویلیو

ڈاؤن لوڈ، اتارنا ٹیگ: 6063 ایکسٹروڈڈ ایلومینیم بار ، چین 6063 ایکسٹروڈڈ ایلومینیم بار مینوفیکچررز ، سپلائرز ، فیکٹری
