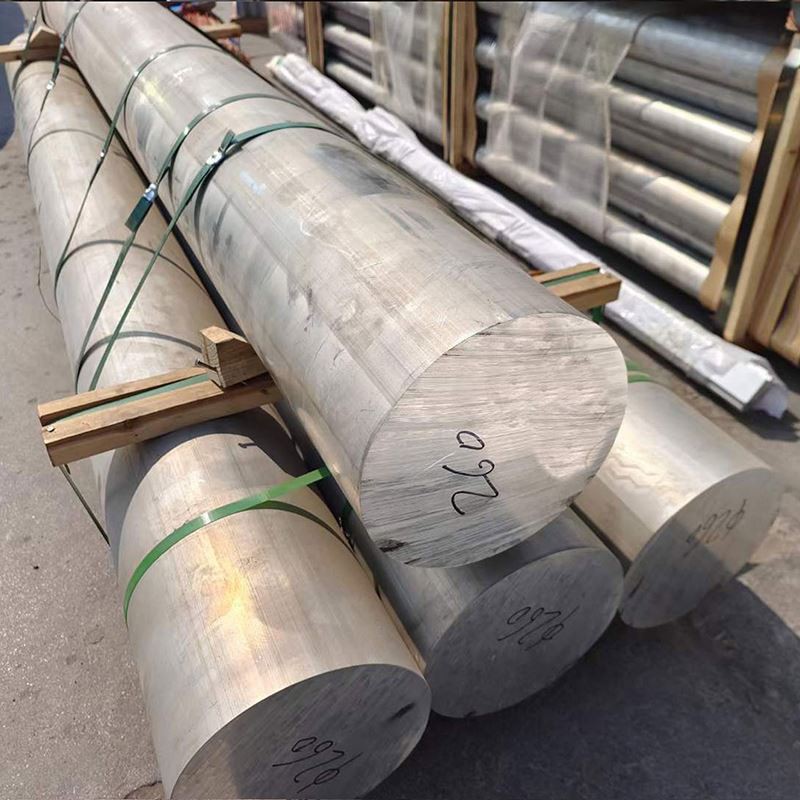

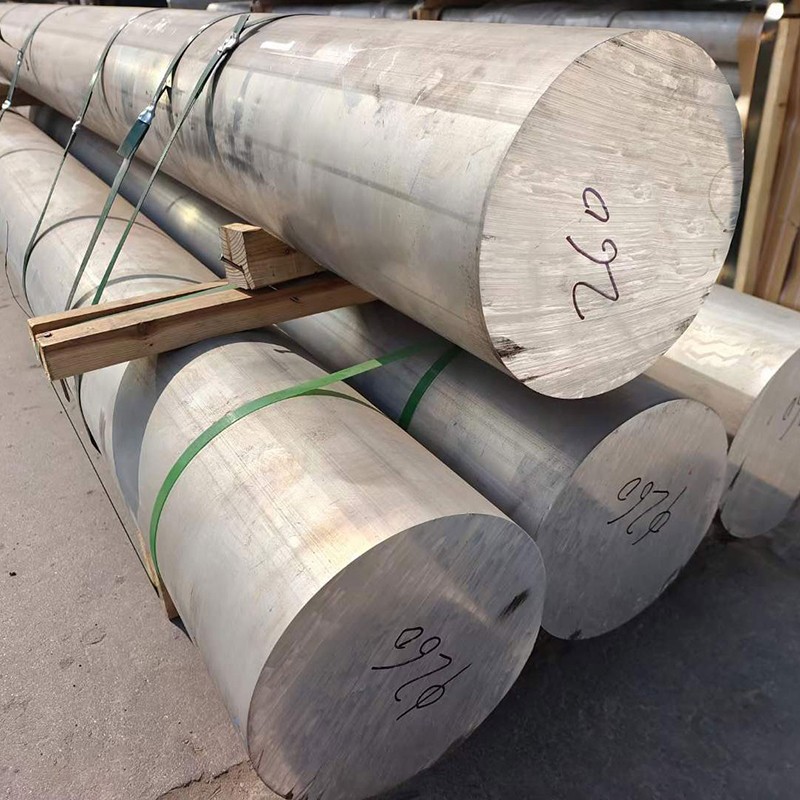

5052 ایلومینیم راؤنڈ بار

ایکسٹروڈڈ ایلومینیم راڈ 5052 ایلومینیم گول راڈ ایک ایلومینیم کھوٹ ماد .ہ ہے جس میں عمدہ کارکردگی ہے . میں اچھی شکل ، سنکنرن مزاحمت ، ویلڈیبلٹی ، اور اعتدال پسند طاقت . ہے۔

انکوائری بھیجنے

1. مادی ساخت اور مینوفیکچرنگ کا عمل

5052 ایلومینیم راؤنڈ بار ایک درمیانے درجے کی طاقت کے نان ہیٹ ٹریٹیبل ایلومینیم-میگنسیم کھوٹ ہے جو تشکیل ، ویلڈیبلٹی ، اور سنکنرن مزاحمت کا ایک غیر معمولی توازن پیش کرتا ہے ، جس سے یہ سمندری ایپلی کیشنز اور عمومی مقاصد کے لئے مثالی ہے۔

پرائمری ایلوئنگ عناصر:

میگنیشیم (مگرا): 2.2-2.8 ٪ (ٹھوس حل مضبوطی)

کرومیم (CR): 0.15-0.35 ٪ (سنکنرن مزاحمت میں اضافہ)

بیس مواد:

ایلومینیم (AL): 95.7 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

آئرن (فی): 0.40 ٪ زیادہ سے کم یا اس کے برابر

سلیکن (سی): 0.25 ٪ زیادہ سے زیادہ یا اس کے برابر

تانبے (کیو): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

مینگنیج (ایم این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

زنک (زیڈ این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

دوسرے عناصر: ہر ایک سے کم یا اس کے برابر ہر ایک ، 0.15 ٪ سے کم یا اس کے برابر

پریمیم مینوفیکچرنگ کا عمل:

پگھل تیاری:

اعلی طہارت پرائمری ایلومینیم (99.7 ٪ کم سے کم)

عین مطابق ایلوئنگ عنصر کے اضافے

سیرامک فوم فلٹرز کے ذریعے پگھل فلٹریشن (20-30 ppi)

ایڈوانسڈ ڈگاسنگ ٹریٹمنٹ (ہائیڈروجن <0.15 ملی لیٹر/100 جی)

الٹی بی ماسٹر مصر کے ساتھ اناج کی تطہیر

براہ راست چل (ڈی سی) نیم مستقل معدنیات سے متعلق معدنیات سے متعلق

ہوموجنائزیشن:

6-12 گھنٹے کے لئے 450-480 ڈگری

یکساں درجہ حرارت کنٹرول: ± 5 ڈگری

کنٹرول شدہ کولنگ ریٹ: 30-50 ڈگری /گھنٹہ

گرم کام:

ابتدائی خرابی: 380-420 ڈگری

انٹرمیڈیٹ رولنگ/فورجنگ: 350-380 ڈگری

حتمی گرم کام: 320-350 ڈگری

یکساں خصوصیات کو یقینی بنانے کے لئے درجہ حرارت کا محتاط کنٹرول

سرد کام:

H32: کوارٹر سخت حالت (تناؤ سخت)

H34: نصف سخت حالت (سخت سخت)

H38: مکمل سخت حالت (سخت سخت)

annealing (o غصہ کے لئے):

1-3 گھنٹے کے لئے 340-360 ڈگری

زیادہ سے زیادہ اناج کے ڈھانچے کو حاصل کرنے کے لئے کنٹرول شدہ کولنگ

ختم:

سطح کی کنڈیشنگ

صحت سے متعلق سیدھا

جہتی توثیق

سطح کے معیار کا معائنہ

تمام پروڈکشن مراحل . کے لئے جامع دستاویزات کے ساتھ مکمل مینوفیکچرنگ ٹریس ایبلٹی

2. 5052 ایلومینیم راؤنڈ بار کی مکینیکل خصوصیات

جائیداد	o (annealed)	H32	H34	H38	ٹیسٹ کا طریقہ
حتمی تناؤ کی طاقت	170-215 MPa	230-265 MPa	255-290 MPa	290-320 MPa	اے ایس ٹی ایم ای 8
پیداوار کی طاقت (0.2 ٪)	65-95 MPa	160-190 MPa	180-210 MPa	220-250 MPa	اے ایس ٹی ایم ای 8
لمبائی (2 انچ)	18-30%	12-18%	8-14%	5-10%	اے ایس ٹی ایم ای 8
سختی (برائنیل)	45-55 hb	60-70 hb	68-78 hb	75-85 hb	اے ایس ٹی ایم ای 10
تھکاوٹ کی طاقت (5 × 10⁸)	90-110 MPa	120-140 MPa	130-150 MPa	140-160 MPa	اے ایس ٹی ایم ای 466
قینچ کی طاقت	110-130 MPa	140-160 MPa	150-170 MPa	165-185 MPa	ASTM B769
لچک کا ماڈیولس	70.3 جی پی اے	70.3 جی پی اے	70.3 جی پی اے	70.3 جی پی اے	اے ایس ٹی ایم ای 111

جائیداد کی تقسیم:

طولانی پراپرٹی تناسب سے طولانی: 1.00: 0.95

قطر میں تغیر:<3% for bars up to 50mm, <5% for bars >50 ملی میٹر

سطح کی سختی کی مختلف حالتوں میں بنیادی:<5 HB

ویلڈنگ کے بعد پراپرٹی برقرار رکھنا: گرمی کے قابل علاج مرکب کے مقابلے میں عمدہ

3. مائکرو اسٹرکچرل خصوصیات

کلیدی مائکرو اسٹرکچرل خصوصیات:

اناج کا ڈھانچہ:

anneled حالت میں مساوی اناج

تناؤ سخت مزاج میں لمبی دانے

ASTM اناج کا سائز 5-8 (63-22 μm)

حص section ہ میں یکساں اناج کی تقسیم

تقسیم تقسیم:

al₁₂mg₂cr dispersoids: 50-200 nm ، یکساں تقسیم

Al-Fe-Si انٹرمیٹالکس: بہتر تقسیم

سی آر سے بھرپور منتشر: سنکنرن مزاحمت کو بڑھاتا ہے

ساخت کی ترقی:

O حالت میں قریب بے ترتیب واقفیت

H32/H34 ٹیمپرس میں اعتدال پسند اخترتی کی ساخت

H38 غصے میں مضبوط اخترتی کی ساخت

خصوصی خصوصیات:

عمدہ Mg₂si اناج کی حدود (کم سے کم) پر

O حالت میں کم سندچیوتی کثافت

تناؤ سے سخت مزاج میں اعلی سندچیوتی کثافت

انٹرمیڈیٹ ٹیمپرس میں عمدہ دوبارہ انسٹالائزیشن کنٹرول

4. جہتی وضاحتیں اور رواداری

پیرامیٹر	معیاری حد	صحت سے متعلق رواداری	تجارتی رواداری	ٹیسٹ کا طریقہ
قطر	6-200 ملی میٹر	30 ملی میٹر تک 0.20 ملی میٹر	30 0.30 ملی میٹر 30 ملی میٹر تک	مائکروومیٹر
		30 ملی میٹر سے اوپر 0.6 ٪	30 ملی میٹر سے اوپر ± 1.0 ٪
بیضوی	N/A	قطر رواداری کا 50 ٪	قطر رواداری کا 75 ٪	مائکروومیٹر
لمبائی	2000-6000 ملی میٹر	m 3 ملی میٹر	mm 6 ملی میٹر	ٹیپ پیمائش
سیدھا	N/A	0.5 ملی میٹر/میٹر	1.0 ملی میٹر/میٹر	سیدھے
سطح کی کھردری	N/A	3.2 μm RA میکس	6.3 μm RA میکس	پروفائلومیٹر
اختتامی چوکی کاٹ دیں	N/A	0.5 ڈگری زیادہ سے زیادہ	1.0 ڈگری زیادہ سے زیادہ	پروٹیکٹر

معیاری دستیاب فارم:

گول بار: قطر 6-200 ملی میٹر

کٹ ٹو لمبائی کی خدمت دستیاب ہے

درخواست پر خصوصی رواداری دستیاب ہے

تنقیدی درخواستوں کے لئے صحت سے متعلق گراؤنڈ بارز

کسٹم لمبائی اور سطح کی تکمیل دستیاب ہے

5. غص .ہ عہد نامے اور کام کو سخت کرنے کے اختیارات

غصہ کوڈ	عمل کی تفصیل	زیادہ سے زیادہ درخواستیں	کلیدی خصوصیات
O	مکمل طور پر annealed ، نرم	زیادہ سے زیادہ تشکیل کی ضرورت ہوتی ہے	زیادہ سے زیادہ استحکام ، سب سے کم طاقت
H32	کوارٹر ہارڈ (تناؤ سخت)	عمومی مقصد کی من گھڑت	طاقت اور تشکیل پزیرت کا اچھا توازن
H34	آدھا ہارڈ (تناؤ سخت)	اعتدال پسند طاقت کی ایپلی کیشنز	اعتدال پسند استحکام کے ساتھ اعلی طاقت
H36	تین چوتھائی مشکل	اعلی طاقت کی ضروریات	کم تشکیل کے ساتھ اعلی طاقت
H38	مکمل سخت (سخت سخت)	زیادہ سے زیادہ طاقت کی درخواستیں	کم سے کم تشکیل کے ساتھ اعلی ترین طاقت

غصے کے انتخاب کی رہنمائی:

O: زیادہ سے زیادہ تشکیل ، موڑنے ، یا ڈرائنگ آپریشنز

H32: اعتدال پسند تشکیل کے ساتھ عمومی مقصد کی تانے بانے

H34: ایپلی کیشنز جس میں کچھ تشکیل کے ساتھ اعلی طاقت کی ضرورت ہوتی ہے

H36/H38: کم سے کم تشکیل کے ساتھ زیادہ سے زیادہ طاقت کی ضرورت ہوتی ہے

6. مشینی اور من گھڑت خصوصیات

آپریشن	ٹول میٹریل	تجویز کردہ پیرامیٹرز	تبصرے
مڑ رہا ہے	HSS ، کاربائڈ	VC =180-400 m/منٹ ، f =0.1-0.4 mm/Rev	مناسب ٹولنگ کے ساتھ اچھی سطح ختم
سوراخ کرنے والی	HSS ، کاربائڈ	VC =60-120 m/منٹ ، f =0.15-0.35 mm/Rev	اچھے سوراخ کا معیار ، کم سے کم برننگ
ملنگ	HSS ، کاربائڈ	VC =180-500 m/منٹ ، fz =0.1-0.2 mm	بہترین ختم کے لئے چڑھنے کی گھسائی کا استعمال کریں
ٹیپنگ	HSS ، ٹن لیپت	VC =15-30 m/منٹ	مناسب چکنا کرنے کے ساتھ اچھا تھریڈ کا معیار
ریمنگ	HSS ، کاربائڈ	VC =40-90 m/منٹ ، f =0.2-0.5 mm/Rev	H8 رواداری قابل حصول
سیونگ	HSS ، کاربائڈ ٹپ	VC =1000-2000 m/منٹ	بہترین نتائج کے ل fine دانت کی عمدہ پچ

من گھڑت رہنمائی:

مشینی کی درجہ بندی: 70 ٪ (1100 ایلومینیم=100 ٪)

سطح ختم: بہت اچھی (را 0.8-3.2 μm آسانی سے قابل حصول)

چپ کی تشکیل: درمیانی لمبائی کے چپس ؛ چپ توڑنے والے فائدہ مند

کولینٹ: پانی میں گھلنشیل ایملشن ترجیحی (5-8 ٪ حراستی)

ٹول پہننا: مناسب پیرامیٹرز کے ساتھ کم

ویلڈیبلٹی: ٹی آئی جی ، ایم آئی جی ، اور مزاحمت ویلڈنگ کے ساتھ بہترین

سرد کام: O حالت میں عمدہ تشکیل

گرم کام: 340-420 ڈگری کی سفارش کردہ درجہ حرارت کی حد

سرد موڑنے: کم سے کم رداس 1 × قطر (O غصہ) ، 1.5 × قطر (H32) ، 2 × قطر (H34/H38)

7. سنکنرن مزاحمت اور تحفظ کے نظام

ماحول کی قسم	مزاحمت کی درجہ بندی	تحفظ کا طریقہ	متوقع کارکردگی
صنعتی ماحول	عمدہ	صاف سطح	15-20+ سال
سمندری ماحول	بہت اچھا	صاف سطح	10-15+ سال
سمندری پانی کا وسرجن	اچھا	کیتھوڈک تحفظ	بحالی کے ساتھ 5-10+ سال
اعلی نمی	عمدہ	معیاری صفائی	15-20+ سال
تناؤ سنکنرن	عمدہ	مناسب مزاج کا انتخاب	6xxx/7xxx سیریز سے بہتر ہے
گالوانک سنکنرن	اچھا	مناسب تنہائی	مختلف دھاتوں کے ساتھ محتاط ڈیزائن

سطح کے تحفظ کے اختیارات:

anodizing:

قسم II (سلفورک): 10-25 μm موٹائی

قسم III (مشکل): 25-50 μm موٹائی

رنگین انوڈائزنگ: بہترین رنگ برقرار رکھنا

مکینیکل تکمیل:

پالش کرنا: بہتر ظاہری شکل اور کم سنکنرن ابتداء والی سائٹیں

برش ختم: آرائشی اور فعال

مالا بلاسٹنگ: یکساں دھندلا ظاہری شکل

پینٹنگ سسٹم:

کرومیٹ تبادلوں کوٹنگ پریٹریٹمنٹ

ایپوسی پرائمر + پولیوریتھین ٹاپ کوٹ

میرین گریڈ کے نظام دستیاب ہیں

کیمیائی تبدیلی:

الوڈین/آئریڈائٹ کرومیٹ تبادلوں

ROHS- کے مطابق متبادل

7. سنکنرن مزاحمت اور تحفظ کے نظام

جائیداد	قیمت	ڈیزائن پر غور
کثافت	2.68 جی/سینٹی میٹر	اجزاء کے لئے وزن کا حساب کتاب
پگھلنے کی حد	607-649 ڈگری	ویلڈنگ پیرامیٹرز
تھرمل چالکتا	138 W/m·K	تھرمل مینجمنٹ ڈیزائن
بجلی کی چالکتا	35-37 ٪ IACS	برقی ایپلی کیشنز ڈیزائن
مخصوص حرارت	880 J/کلوگرام · K	تھرمل بڑے پیمانے پر حساب کتاب
تھرمل توسیع (سی ٹی ای)	23.8 ×10⁻⁶/K	تھرمل تناؤ کا تجزیہ
ینگ کا ماڈیولس	70.3 جی پی اے	عیب اور سختی کے حساب کتاب
پوسن کا تناسب	0.33	ساختی تجزیہ پیرامیٹر
نم کرنے کی گنجائش	اعتدال پسند	کمپن حساس ایپلی کیشنز

ڈیزائن پر تحفظات:

آپریٹنگ درجہ حرارت کی حد: -80 ڈگری سے +200 ڈگری

کریوجینک کارکردگی: اچھی (کم درجہ حرارت پر طاقت میں اضافہ)

مقناطیسی خصوصیات: غیر مقناطیسی

ری سائیکلیبلٹی: اعلی سکریپ ویلیو کے ساتھ 100 ٪ ری سائیکل قابل

ماحولیاتی اثر: اسٹیل کے متبادل کے مقابلے میں کم کاربن فوٹ پرنٹ

9. کوالٹی اشورینس اور جانچ

معیاری جانچ کے طریقہ کار:

کیمیائی ساخت:

آپٹیکل اخراج اسپیکٹروسکوپی

تمام بڑے عناصر اور نجاست کی توثیق

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹنگ (طول بلد)

سختی کی جانچ (برائنیل)

جہتی معائنہ:

متعدد مقامات پر قطر کی پیمائش

سیدھے تصدیق کی تصدیق

بیضوی پیمائش

بصری معائنہ:

سطح کے نقائص کی تشخیص

معیار کی توثیق ختم کریں

خصوصی جانچ (جب ضرورت ہو):

الٹراسونک معائنہ فی ASTM E114

اناج کے سائز کا عزم (ASTM E112)

سنکنرن ٹیسٹنگ (ASTM B117 نمک سپرے)

چالکتا ٹیسٹنگ (ایڈی کرنٹ)

معیاری سرٹیفیکیشن:

مل ٹیسٹ کی رپورٹ (EN 10204 3.1)

کیمیائی تجزیہ سرٹیفیکیشن

مکینیکل پراپرٹیز سرٹیفیکیشن

جہتی معائنہ کی رپورٹ

مادی سراغ لگانے کی دستاویزات

10. ایپلی کیشنز اور ڈیزائن کے تحفظات

بنیادی درخواستیں:

سمندری اجزاء:

چھوٹی کشتی ہارڈ ویئر

فٹنگ اور فاسٹنر

ریلنگ اور سیڑھی

غیر ساختی سمندری اجزاء

الیکٹریکل اور الیکٹرانکس:

الیکٹرانک چیسیس اور دیواریں

ٹرانسفارمر اجزاء

ٹرمینل بلاکس اور کنیکٹر

اعتدال پسند تھرمل بوجھ کے لئے گرمی ڈوب جاتی ہے

کھانا اور مشروبات:

فوڈ پروسیسنگ کا سامان

تجارتی باورچی خانے کے اجزاء

مشروبات کی فراہمی کا سامان

اسٹوریج ٹینک کے اجزاء

تعمیراتی:

داخلہ آرائشی عناصر

اشارے کے اجزاء

فرنیچر کے اجزاء

غیر بوجھ اثر فکسچر

عام من گھڑت:

شیٹ میٹل اجزاء

بریکٹ اور بڑھتے ہوئے ہارڈ ویئر

کور اور پینل

مشینری گارڈز

ڈیزائن فوائد:

زیادہ تر ماحول میں سنکنرن کی عمدہ مزاحمت

اعلی تشکیل ، خاص طور پر او غصہ میں

ویلڈ کے بعد گرمی کے علاج کے بغیر بہترین ویلڈیبلٹی

اچھی تھکاوٹ مزاحمت

مختلف تکمیل کے ساتھ پرکشش ظاہری شکل

الیکٹرانک ایپلی کیشنز کے لئے غیر مقناطیسی خصوصیات

حفاظتی ایپلی کیشنز کے لئے غیر تیز خصوصیات

پیچیدہ اجزاء کے لئے اچھی مشینی

سٹینلیس سٹیل کا ہلکا پھلکا متبادل

عمدہ استحکام کے ساتھ اعتدال پسند طاقت

ڈیزائن کی حدود:

کم طاقت 6xxx اور 7xxx سیریز مرکب کے مقابلے میں

طاقت میں اضافہ کے ل heat گرمی سے چلنے والا نہیں

اعتدال پسند لباس مزاحمت

مستقل بوجھ کے تحت تناؤ میں نرمی کا تجربہ کرسکتا ہے

200 ڈگری سے زیادہ اعلی درجہ حرارت کی ایپلی کیشنز کے لئے سفارش نہیں کی گئی ہے

تناؤ سخت مزاج میں ویلڈنگ کے بعد محدود طاقت برقرار رکھنا

معاشی تحفظات:

سٹینلیس سٹیل کا سرمایہ کاری مؤثر متبادل

خصوصیات اور قیمت کا اچھا توازن

سنکنرن ماحول میں دیکھ بھال کے کم اخراجات

قدرتی سنکنرن کی مزاحمت کی وجہ سے کم ہونے والے اخراجات میں کمی

عمدہ ری سائیکلیبلٹی اور اعلی سکریپ ویلیو

سخت مواد کے مقابلے میں کم من گھڑت اخراجات

استحکام کے پہلو:

جائیدادوں کے نقصان کے بغیر 100 ٪ ری سائیکل

اسٹیل کا توانائی کا موثر متبادل

طویل خدمت کی زندگی متبادل تعدد کو کم کرتی ہے

کوئی نقصان دہ مادے یا ROHS سے محدود عناصر نہیں

زندگی بھر میں ماحولیاتی اثر کم

ری سائیکل مواد کی اعلی فیصد دستیاب ہے

مادی انتخاب کی رہنمائی:

5052 کا انتخاب کریں جب سنکنرن مزاحمت اور تشکیل کی ترجیحات ہوں

بڑھتی ہوئی طاقت کی ضروریات کے لئے سخت مزاج (H34/H38) کا انتخاب کریں

جب اعتدال پسند سنکنرن مزاحمت کے ساتھ اعلی طاقت کی ضرورت ہو تو 6061- T6 پر غور کریں

اعلی طاقت میرین ایپلی کیشنز کے لئے 5083 پر غور کریں

لاگت کی رکاوٹوں کے ساتھ کم مطالبہ کرنے والی درخواستوں کے لئے 3003 پر غور کریں

پروسیسنگ سفارشات:

آپریشن بنانے میں اسپرنگ بیک کی اجازت دیں (سخت مزاج کے ساتھ اضافہ)

غصے کی بنیاد پر موڑنے والی کارروائیوں میں مناسب رداس کا استعمال کریں

ویلڈنگ سے پہلے صفائی کے مناسب طریقہ کار کو استعمال کریں
