2024 ایلومینیم بار

2024 ایلومینیم اللائے (AMS 4120 ، ASTM B211) ایک اعلی طاقت والے ہوائی جہاز کی گریڈ ایلومینیم-تانبے کا مرکب ہے جو اس کی عمدہ طاقت سے وزن کے تناسب ، اعلی مشینیتا ، اور اچھی تھکاوٹ کی کارکردگی .} بار اسٹاک ترتیب اہم ڈھانچے کی تشکیل کے لئے بہتر خصوصیات پیش کرتا ہے۔

پرائمری ایلوئنگ عناصر:

تانبے (کیو): 3.8-4.9 ٪ (بنیادی مضبوط عنصر)

میگنیشیم (مگرا): 1.2-1.8 ٪ (بارش کی سختی)

مینگنیج (ایم این): 0.3-0.9 ٪ (اناج کا ڈھانچہ کنٹرول)

سلیکن (ایس آئی): 0.5 ٪ سے کم یا اس کے برابر (کاسٹیبلٹی کو بہتر بناتا ہے)

بیس مواد:

ایلومینیم (AL): 90.7 ٪ (توازن) سے زیادہ یا اس کے برابر

کنٹرول شدہ نجاست:

آئرن (فی): 0.5 ٪ سے کم یا اس کے برابر

زنک (زیڈ این): 0.25 ٪ زیادہ سے زیادہ یا اس کے برابر

ٹائٹینیم (TI): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر

کرومیم (CR): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر

دوسرے عناصر: ہر ایک سے کم یا اس کے برابر ہر ایک ، 0.15 ٪ سے کم یا اس کے برابر

پریمیم مینوفیکچرنگ کا عمل:

بلٹ کی تیاری:

پرائمری ہائی طفیلی ایلومینیم (99.7 ٪ کم سے کم)

عین مطابق ایلوئنگ عنصر کے اضافے

سیرامک جھاگ کے فلٹرز کے ذریعے فلٹریشن

ڈیگاسنگ ٹریٹمنٹ (ہائیڈروجن <0.15 ملی لیٹر/100 جی)

براہ راست چل نیم نیم کاسٹنگ

ہوموجنائزیشن:

12-24 گھنٹے کے لئے 480-500 ڈگری

یکساں درجہ حرارت کنٹرول: ± 5 ڈگری

مائکرو اسٹرکچرل توازن

کیو سے بھرپور مرحلہ تحلیل

اخراج:

370-400 ڈگری پر پہلے سے گرم ہونا

چکنا اصلاح

کمپیوٹرائزڈ اخراج فورس کی نگرانی

درجہ حرارت پر قابو پائیں: 450-480 ڈگری

پراپرٹی کی ترقی کے لئے کولنگ ریٹ کی اصلاح

4 ملی میٹر/میٹر کے اندر سیدھا ہونا

حل گرمی کا علاج:

1 گھنٹہ کے لئے 490-500 ڈگری (قطر پر منحصر)

درجہ حرارت یکسانیت: ± 3 ڈگری

بجھانے والے میڈیم میں تیز رفتار منتقلی

بجھانا:

ٹھنڈا پانی (5-30 ڈگری)

یکساں ٹھنڈک کے لئے احتجاج

زیادہ سے زیادہ منتقلی کا وقت: 15 سیکنڈ

کم سے کم کولنگ ریٹ: سطح پر 100 ڈگری /سیکنڈ

سردی سیدھا کرنا:

ہائیڈرولک پریس سیدھا کرنا

زیادہ سے زیادہ 1-2 ٪ سرد کام

بقایا تناؤ کو کم کرنا

مصنوعی عمر بڑھنے:

ٹی 3: کمرے کے درجہ حرارت پر قدرتی عمر بڑھنے

T351: تناؤ سے نجات + قدرتی عمر

T4: حل حرارت کا علاج + قدرتی عمر

T6: 12 گھنٹوں کے لئے 190 ڈگری پر مصنوعی عمر

لاٹ مخصوص معیار کی دستاویزات . کے ساتھ مکمل عمل کا سراغ لگانا

جائیداد کی تقسیم:

لمبائی سے عبور پراپرٹی کا تناسب: 1.00: 0.85-0.90

قطر میں تغیر:<5% for bars up to 100mm

سطح کی سختی کی مختلف حالتوں میں بنیادی:<8 HB

تھرمل نمائش کے بعد پراپرٹی برقرار رکھنا: 100 ڈگری سے کم عمدہ

کلیدی مائکرو اسٹرکچرل خصوصیات:

اناج کا ڈھانچہ:

اخراج کی سمت میں لمبے لمبے اناج

ASTM اناج کا سائز 5-7 (50-70 μm)

پہلو تناسب: 2: 1 سے 5: 1

T351 غصے میں سبگرین ترقی

تقسیم تقسیم:

al₂cu (θ/θ ') مضبوطی کو مضبوط بنانا: 5-50 nm

الکمگ (ایس فیز) پریپٹیٹ کرتا ہے

al₁₂mn₃si disprersoids: 50-200 nm

al₇cu₂fe انٹرمیٹالکس: کنٹرول سائز اور تقسیم

ساخت کی ترقی:

مضبوط<111>اور<100>فائبر بناوٹ

گرمی کے علاج کے بعد اخترتی کی ساخت برقرار ہے

ساخت کی شدت: 3-8 × بے ترتیب

خصوصی خصوصیات:

ایم این ڈسپرسائڈز کے ذریعہ کنٹرول شدہ دوبارہ انسٹالائزیشن

قدرتی عمر بڑھنے میں جی پی زون کی تشکیل شامل ہے

T6 غصہ: θ '(al₂cu) غلبہ حاصل کریں

اناج کی حدود کے قریب تیز رفتار زون:<50nm

معیاری دستیاب فارم:

گول بار: قطر 10-300 ملی میٹر

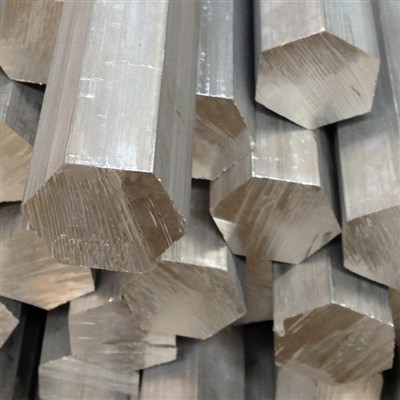

ہیکساگونل بار: فلیٹوں کے پار 10-100 ملی میٹر

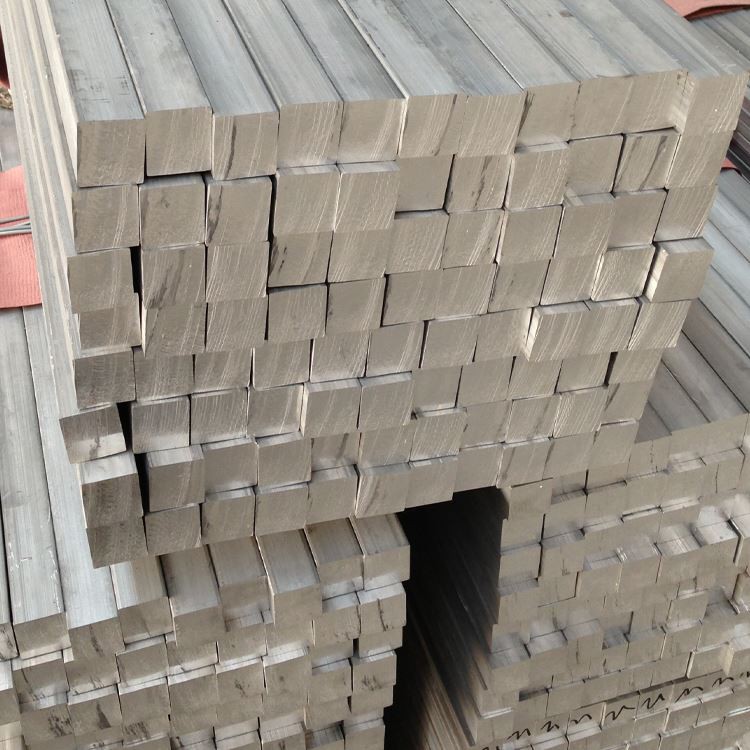

مربع بار: سائیڈ طول و عرض 10-150 ملی میٹر

آئتاکار بار: چوڑائی 250 ملی میٹر تک ، 10 ملی میٹر سے موٹائی

کٹ ٹو لمبائی کی خدمت دستیاب ہے

غصے کے انتخاب کی رہنمائی:

T351: بار اسٹاک سے مشینی حصوں کے لئے زیادہ سے زیادہ

T6: جب زیادہ سے زیادہ طاقت کی ضرورت ہو

T4: جب پوسٹ فارمنگ آپریشنز کی ضرورت ہوتی ہے

t 861: سنکنرن ماحول میں اعلی تناؤ کا سامنا کرنے والے اجزاء کے لئے

من گھڑت رہنمائی:

مشینی کی درجہ بندی: 70 ٪ (1100 ایلومینیم=100 ٪)

سطح ختم: عمدہ (RA 0.8-3.2 μm قابل حصول)

چپ تشکیل: مختصر سے درمیانے چپس

کولینٹ: پانی میں گھلنشیل ایملشن ترجیحی (8-10 ٪ حراستی)

ٹول پہننا: مناسب پیرامیٹرز کے ساتھ اعتدال پسند

برر تشکیل: تیز ٹولنگ کے ساتھ کم سے کم

سرد کام: T4 حالت میں اچھی تشکیل پزیر

گرم کام: 350-450 ڈگری کی سفارش کردہ درجہ حرارت کی حد

ویلڈیبلٹی: محدود (پری ویلڈنگ کی صفائی تنقیدی)

سطح کے تحفظ کے اختیارات:

anodizing:

قسم II (سلفورک): 10-25 μm موٹائی

قسم III (مشکل): 25-75 μm موٹائی

کرومک: 2-7 μm (ایرو اسپیس ایپلی کیشنز)

تبادلوں کی کوٹنگز:

کرومیٹ فی مل-ڈی ٹی ایل -5541 کلاس 1 اے

غیر کرومیم متبادل دستیاب ہیں

پینٹنگ سسٹم:

ایپوسی پرائمر + پولیوریتھین ٹاپ کوٹ

ایرو اسپیس کے اہل نظام دستیاب ہیں

مکینیکل تحفظ:

بہتر تھکاوٹ اور ایس سی سی مزاحمت کے لئے گولی مار دی

سطح کو بہتر بنانے کے لئے جل رہا ہے

ڈیزائن پر تحفظات:

آپریٹنگ درجہ حرارت کی حد: -80 ڈگری سے +120 ڈگری

پراپرٹی برقرار رکھنا: 100 ڈگری سے کم عمدہ

برقی چالکتا: 30 ٪ IACs (T3) ، 40 ٪ IACs (T6)

تناؤ میں نرمی: 100 ڈگری سے کم سے کم

مقناطیسی خصوصیات: غیر مقناطیسی

نم کرنے کی گنجائش: کم (ایلومینیم مرکب کی طرح)

معیاری جانچ کے طریقہ کار:

کیمیائی ساخت:

آپٹیکل اخراج اسپیکٹروسکوپی

تمام بڑے عناصر اور نجاست کی توثیق

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹنگ (طول بلد اور عبور)

سختی کی جانچ (برنیل یا راک ویل)

غصے کی توثیق کے لئے برقی چالکتا

جہتی معائنہ:

متعدد مقامات پر قطر/طول و عرض

سیدھے تصدیق کی تصدیق

سطح کی تکمیل کی پیمائش

بصری معائنہ:

سطح کے نقائص کی تشخیص

معیار کی توثیق ختم کریں

خصوصی جانچ (جب ضرورت ہو):

الٹراسونک معائنہ فی AMS-STD -2154

دخول معائنہ

اناج کے بہاؤ کی تشخیص

مائکرو اسٹرکچرل امتحان

معیاری سرٹیفیکیشن:

مل ٹیسٹ کی رپورٹ (en 10204 3.1)

کیمیائی تجزیہ سرٹیفیکیشن

مکینیکل پراپرٹیز سرٹیفیکیشن

حرارت کے علاج کی سند

جہتی معائنہ کی رپورٹ

بنیادی درخواستیں:

ہوائی جہاز کے لینڈنگ گیئر کے اجزاء

ایرو اسپیس کی متعلقہ اشیاء اور کنیکٹر

اعلی طاقت کے ساختی عناصر

تنقیدی آٹوموٹو اجزاء

دفاعی صنعت کی درخواستیں

صحت سے متعلق مشین کے پرزے

سڑنا ٹولنگ اجزاء

اعلی کارکردگی کے بولٹ اور فاسٹنر

ہائیڈرولک سسٹم کے اجزاء

سلاخوں اور ڈرائیو شافٹ کو مربوط کرنا

ڈیزائن فوائد:

بہترین طاقت سے وزن کا تناسب

پیچیدہ حصوں کے لئے اعلی مشینی

اچھی تھکاوٹ کی کارکردگی

T351 حالت میں اعلی فریکچر سختی

مشینی کے بعد جہتی استحکام

بوجھ اٹھانے والی اہم ایپلی کیشنز کے لئے موزوں ہے

مناسب سطح کے علاج کے ساتھ اچھ wear ا لباس مزاحمت

ایرو اسپیس ایپلی کیشنز میں ثابت تاریخ

پیش قیاسی اور مستقل خصوصیات

مختلف سائز اور شکلوں میں وسیع پیمانے پر دستیاب ہے
