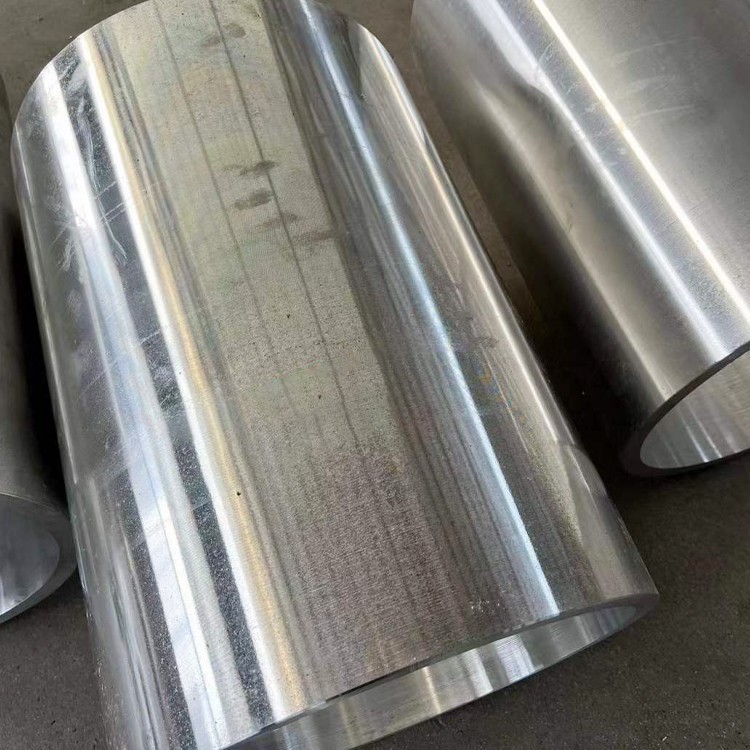

7050 بڑے قطر ایلومینیم پائپ
7050 بڑے قطر والے ایلومینیم ٹیوبیں اعلی طاقت کے زمرے سے تعلق رکھتی ہیں ، گرمی کے قابل علاج مرکب . ان کی خصوصیات غیر معمولی طاقت ، چھیلنے والی سنکنرن کے خلاف مزاحمت ، اور تناؤ کے تنازعہ کو کریکنگ . یہ پائپ لائنیں طیارے کے ڈھانچے کے اجزاء کی تیاری میں وسیع پیمانے پر استعمال ہوتی ہیں ، جیسے درمیانے درجے کے موٹے اجزاء ، جیسے درمیانے در معاف کرنا {{5} these ان حصوں میں استعمال ہونے والے مرکب دھاتیں لازمی طور پر پھیلتے ہوئے سنکنرن ، تناؤ کی سنکنرن کریکنگ ، فریکچر سختی ، اور تھکاوٹ کے خلاف مزاحمت . کے لئے زیادہ مزاحمت ہونی چاہئیں۔
1. مادی ساخت اور مینوفیکچرنگ کا عمل
7050 (AMS 4050m ، ASTM B247) بڑے قطر کے پائپوں میں تانبے کے زنک-میگنسیم الیئنگ سسٹم کی خصوصیت اعلی طاقت کے ساختی ایپلی کیشنز کے لئے بہتر ہے:
مصر کی کیمسٹری:
زنک (زیڈن): 5.7-6.7 ٪ (بنیادی مضبوطی)
میگنیشیم (مگرا): 1.9-2.6 ٪ (بارش کی سختی)
کاپر (کیو): 2.0-2.6 ٪ (تناؤ سنکنرن مزاحمت)
عناصر ٹریس کریں:
زرکونیم (زیڈ آر): 0.08-0.15 ٪ (اناج کی تطہیر)
آئرن (فی): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر
سلیکن (ایس آئی): 0.12 ٪ زیادہ سے زیادہ یا اس کے برابر
مینگنیج (ایم این): 0.10 ٪ زیادہ سے زیادہ یا اس کے برابر
مینوفیکچرنگ کا جدید عمل:
بلٹ پری ہیٹنگ: 430-480 ڈگری (ارگون ماحول)
گرم اخراج: 315-410 ڈگری 100-350 mn پریس فورس پر
کولڈ ڈرا سائزنگ: 15-30 ٪ کمی
سیدھے سیدھے: 1-3 ٪ مستقل لمبائی
حرارت کا علاج: T7451/T7651 ملکیتی عمر
انشانکن: 3- رول سیارے کے سائز کا نظام
سطح ختم: مائیکرو پیننگ (0.5-1.2 μm RA)
AMS-QQ-A -200/11 اور EN 754 معیارات کے ساتھ مکمل ڈیجیٹل میٹریل ٹریس ایبلٹی . سے تصدیق شدہ
بھاری ڈھانچے کے لئے 2. مکینیکل خصوصیات
|
جائیداد |
T7451 غصہ |
T7651 غصہ |
ٹیسٹ کا معیار |
|
حتمی تناؤ کی طاقت |
510-550 MPa |
530-570 MPa |
ASTM E8 |
|
پیداوار کی طاقت (RP0.2) |
455-495 MPa |
470-510 MPa |
ASTM E8 |
|
لمبائی (٪) |
9-12% |
7-10% |
ASTM E8 |
|
فریکچر سختی KIC |
32 MPA√m |
29 MPA√m |
ASTM E399 |
|
کمپریشن کی پیداوار |
480-520 MPa |
500-540 MPa |
ASTM E9 |
|
قینچ کی طاقت |
300-335 MPa |
310-345 MPa |
ASTM B565 |
|
تھکاوٹ کی طاقت (10⁷) |
160-185 MPa |
180-205 MPa |
ASTM E466 |
|
برداشت کی طاقت |
840-890 MPa |
860-910 MPa |
ASTM E238 |
درجہ حرارت پر -55 ڈگری سے +125 ڈگری فی astm e 21. to تک درجہ حرارت پر 90 ٪ میکانکی خصوصیات سے زیادہ یا اس کے برابر برقرار رکھتا ہے۔
3. ہیٹ ٹریٹمنٹ اور مائکرو اسٹرکچرل کنٹرول
ملکیتی عمر بڑھنے کی ترتیب:
حل علاج: 2-4 گھنٹے کے لئے 477 ڈگری ± 5 ڈگری
کنٹرولڈ بجھانے: 40-60 ڈگری /سیکنڈ پر پولیمر بجھانے
تناؤ سے نجات: 3 ٪ مسلسل اخترتی
عمر رسیدہ پروٹوکول:
T7451: 107 ڈگری /8 ایچ آر + 163 ڈگری /30 ایچ آر
T7651: 121 ڈگری /6 ایچ آر + 177 ڈگری /20 ایچ آر
مائکرو اسٹرکچرل خصوصیات:
اناج کا سائز: astm 6-7 (25-40 μm)
تیز ڈھانچہ:
η '(mgzn₂) مرحلہ: 10-30 nm
al₃zr dispersoids: 5-15 nm
سندچیوتی کثافت: 4-6 × 10⁰/سینٹی میٹر
اناج کی حد کا ڈھانچہ: مجرد η فیز
دوبارہ انسٹالیشن: 15 ٪ سے کم یا اس کے برابر
ساخت انڈیکس:<1.5 random multiples
بڑے پائپوں کے لئے 4. جہتی وضاحتیں
|
پیرامیٹر |
معیاری حد |
صحت سے متعلق رواداری |
خصوصی صلاحیتیں |
|
بیرونی قطر |
200-1200 ملی میٹر |
± 0.15 ٪ OD |
2500 ملی میٹر تک |
|
دیوار کی موٹائی |
8-80 ملی میٹر |
+10} ٪/-5 ٪ wt |
3-150 ملی میٹر دستیاب ہے |
|
لمبائی |
3-20 m |
+10 ملی میٹر/-0 ملی میٹر |
30m حصے تک |
|
بیضوی |
0.8 ٪ سے کم یا اس کے برابر |
0.3 ٪ سے کم یا اس کے برابر (اہم) |
- |
|
سیدھا |
1.0 ملی میٹر/میٹر |
0.3 ملی میٹر/میٹر |
- |
|
کھڑا ہونا |
0.5 ڈگری سے کم یا اس کے برابر |
0.2 ڈگری سے کم یا اس کے برابر |
- |
|
دیوار یکسانیت |
±7% |
±3% |
- |
جدید تشکیل دینے والی ٹیکنالوجیز:
اختتامی ترتیب کے لئے اسپن تشکیل دینا
موٹائی کی مختلف حالتوں کے لئے بہاؤ کا رخ
سائز کی منتقلی کے لئے دھماکہ خیز توسیع
مینڈرل flanged سروں کے لئے جعل سازی
مقامی حل گرمی کا علاج
5. ماحولیاتی استحکام کی کارکردگی
|
حالت |
کارکردگی کی درجہ بندی |
کلیدی پیمائش |
تحفظ کے طریقے |
|
نمک سپرے کی نمائش |
عمدہ |
<0.002 mm/yr corrosion rate |
الوڈین 1200 علاج |
|
تناؤ سنکنرن کریکنگ |
اچھا |
Threshold >150 ایم پی اے |
T7451 غص .ہ سے زیادہ غصہ |
|
گالوانک سنکنرن |
اعتدال پسند |
<0.003 mm/yr when isolated |
فائبر گلاس تنہائی |
|
وایمنڈلیی نمائش |
عمدہ |
0.0001 ملی میٹر/سال دیہی ماحول |
کرومیٹ تبادلوں کی کوٹنگ |
|
اعلی نمی |
اچھا |
3000hr کے بعد کوئی پیٹنگ نہیں ہے |
anodizing (قسم II) |
سطح میں اضافہ کے اختیارات:
سخت anodizing (50-70 μm ، 500-600 hv)
پلازما الیکٹرولائٹک آکسیکرن (پی ای او)
HVOF WC-CO کوٹنگ (1200-1400 HV)
الیکٹرو لیس نکل چڑھانا (ENP)
تھرمل سپرے ایلومینیم (TSA)
6. مشینی اور من گھڑت خصوصیات
|
آپریشن |
ٹول میٹریل |
تجویز کردہ پیرامیٹرز |
جہتی صحت سے متعلق |
|
گہری سوراخ کی سوراخ کرنے والی |
کاربائڈ گنڈرلز |
25-45 m/منٹ ، 0.05-0.12 mm/Rev |
± 0.05 ملی میٹر |
|
آخر ملنگ |
ٹلن لیپت کاربائڈ |
250-400 m/منٹ ، 0.1-0.3 ملی میٹر/دانت |
را 0.8-1.6 μm |
|
ٹیپنگ |
لیپت HSS-E نلکوں |
8-15 m/منٹ ، سرپل پوائنٹ |
6h رواداری |
|
بورنگ |
سی بی این ٹپ بارز |
150-250 m/منٹ ، 0.05 ملی میٹر/ریوی |
آئی ٹی 7 گریڈ |
|
ٹریپیننگ |
پی سی ڈی کٹر |
60-100 م/منٹ |
وال رن آؤٹ ± 0.1 ملی میٹر |
مشینی فوائد:
چپ تشکیل: مختصر توڑ چپس
بلٹ اپ ایج کا رجحان: کم (کلاس B فی ISO 3685)
فورس کے تقاضے کاٹنے: اسٹیل سے 20-30 ٪ کم
بقایا تناؤ کنٹرول: کریوجینک مشینی قابل
عام سطح کی تکمیل: RA 0.4-1.6 μm قابل حصول
7. ویلڈنگ اور اس میں شامل ٹیکنالوجیز
زیادہ سے زیادہ ویلڈنگ کے عمل:
متغیر پولریٹی پاو (وی پی پی اے ڈبلیو):
موجودہ: 180-300 a
سفر کی رفتار: 100-250 ملی میٹر/منٹ
فلر: ER7037 (alzn-mg)
رگڑ ہلچل ویلڈنگ:
تکلا کی رفتار: 350-600 rpm
ٹراورس: 80-200 ملی میٹر/منٹ
ڈاؤن فورس: 12-20} KN
خصوصی مشترکہ ڈیزائن:
اعلی طاقت کے مکینیکل جوڑ:
1:15 ٹپر کے ساتھ کالروں کو تیز کیا
مداخلت فٹ بشنگس
چپکنے والی بانڈنگ سسٹم:
ایپوسی نوولک: 100 ڈگری پر 25 ایم پی اے
پولیوریتھین میتھکریلیٹ: 18 ایم پی اے
ڈبل ویلڈیڈ جوڑ:
روٹ گیپ: 0.8-1.5 ملی میٹر
نالی کا زاویہ: 60 ڈگری ± 5 ڈگری
بیک گینگ: مکمل دخول
ساختی ایپلی کیشنز کے لئے 8. جسمانی خصوصیات
|
جائیداد |
قیمت |
ساختی اہمیت |
|
کثافت |
2.83 جی/سینٹی میٹر |
60 ٪ وزن کی بچت بمقابلہ اسٹیل |
|
ینگ کا ماڈیولس |
71 جی پی اے |
سختی سے وزن کا تناسب |
|
پوسن کا تناسب |
0.33 |
تناؤ کی تقسیم |
|
CTE (20-150 ڈگری) |
23.6 μm/m · ڈگری |
تھرمل مطابقت |
|
تھرمل چالکتا |
130 W/m·K |
گرمی کی کھپت |
|
برقی مزاحمتی |
41.5 nΩ·m |
جامد خارج ہونے والا |
|
نم کرنے کی گنجائش |
0.002 |
کمپن میں کمی |
|
مقناطیسی پارگمیتا |
1.00002 |
EMI تحفظ |
9. جانچ اور سرٹیفیکیشن
سخت ٹیسٹنگ پروٹوکول:
الٹراسونک ٹیسٹنگ: 5-15 میگاہرٹز پروبس ، AWS D1.2 معیارات
ایڈی موجودہ معائنہ: 1-3 ٪ حساسیت
ہائیڈروسٹٹک ٹیسٹنگ: 1.5x ڈیزائن دباؤ
فریکچر سختی: ESIS TC24 پروٹوکول
تھکاوٹ کی جانچ: 10⁷ سائیکل کم سے کم
بقایا تناؤ کا تجزیہ: ایکس رے پھیلاؤ کا طریقہ
جامع سند:
NADCAP AC7108 منظوری
آئی ایس او 9001/AS9100 کوالٹی سسٹم
پی ای ڈی 2014/68/EU کی تعمیل
DNV GL قسم کی منظوری
ABS مواد کی سند
mil-dtl -45225 معائنہ
10. صنعتی ایپلی کیشنز
پرائمری درخواست کے شعبے:
ایرو اسپیس ساختی فریم ورک
میزائل لانچ ٹیوب سسٹم
صنعتی ہائیڈرولک سلنڈر
توانائی کے شعبے میں گیس انجیکشن پائپ
بھاری مشینری میں تیزی اور بازو
میرین پروپلشن شافٹنگ
ہائی پریشر گیس اسٹوریج
دوربین ساختی اجزاء
ہینڈلنگ اور اسٹوریج:
ڈیسیکینٹ پیک کے ساتھ VCI کوٹنگ
غیر دھاتی اختتامی محافظ
اسٹوریج ریکوں میں لکڑی کے کاٹے
براہ راست رابطے کی پالیسی کو کبھی نہیں اسٹیک کریں
آئی ایس او کنٹینر ٹرانسپورٹ سسٹم
