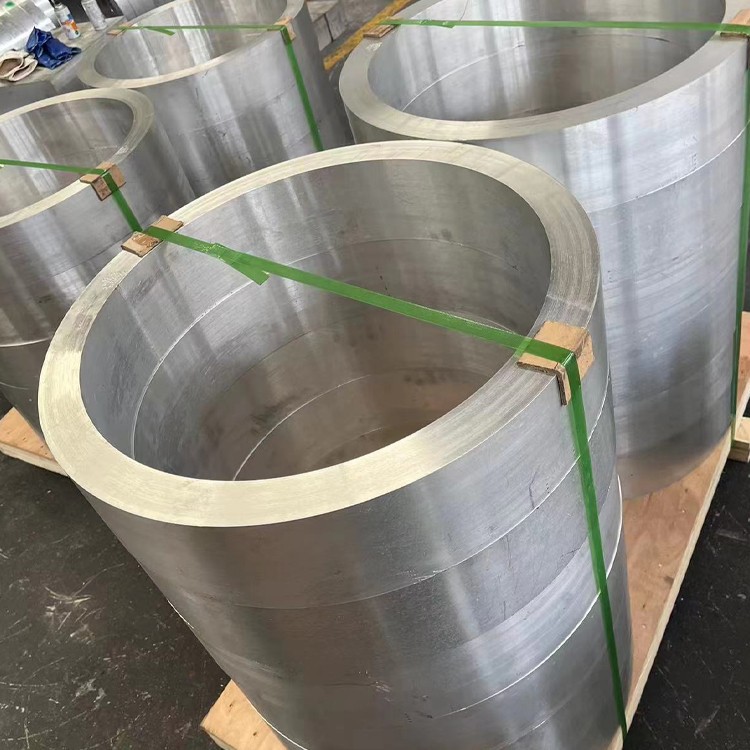

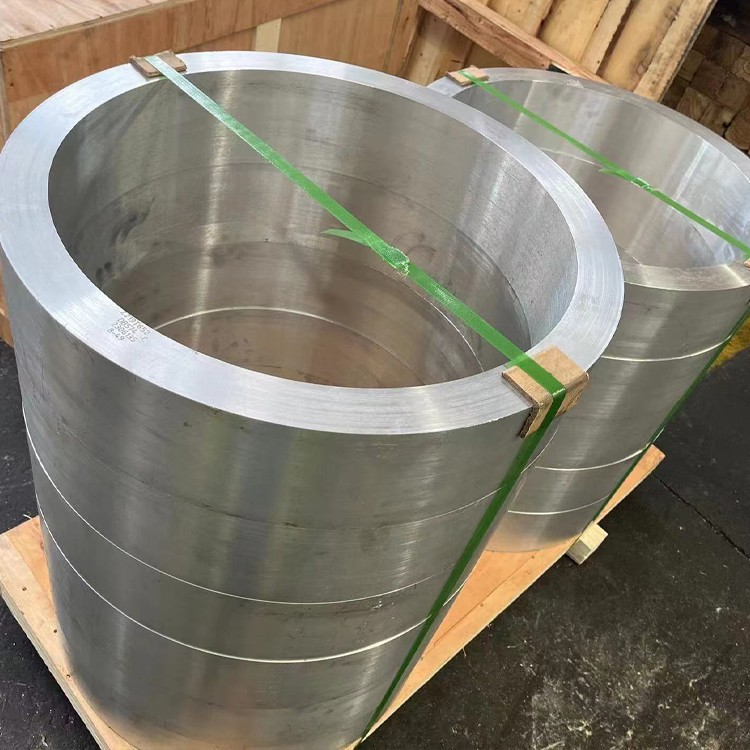

ایرو اسپیس کے لئے 2A12 ایلومینیم جعلی ٹیوب
2A12 ایلومینیم جعلی پائپ 2A12 ایلومینیم ایلوئی سے تیار کی گئی ہے ، جس کی خصوصیات اس کی اعلی طاقت اور سختی کی خصوصیت ہے . یہ مصر دات اس کی عمدہ میکانکی خصوصیات اور ویلڈنگ کی کارکردگی ، 2A12 ایلومینیم کی وجہ سے اس کی مکینیکل خصوصیات کو مزید بڑھانے کے لئے گرمی کا علاج کر سکتا ہے۔ درخواستیں .
1. مادی ساخت اور ایرو اسپیس فورجنگ عمل
2A12 (AA2124) ایرو اسپیس گریڈ جعلی نلیاں AMS 4157 ، ASTM B247 ، اور Mil-T -9046 وضاحتیں ، پرواز کے بنیادی اجزاء میں زیادہ سے زیادہ طاقت سے وزن کے تناسب کے لئے تیار کی گئی ہیں۔
مصر کی کیمسٹری:
کاپر (کیو): 3.8-4.9 ٪ (بنیادی مضبوطی)
میگنیشیم (مگرا): 1.2-1.8 ٪ (بارش کی سختی)
مینگنیج (ایم این): 0.30-0.9 ٪ (اناج کی تطہیر)
بیس مواد:
ایلومینیم (AL): 92.5 ٪ (توازن) سے زیادہ یا اس کے برابر
کنٹرول شدہ نجاست:
آئرن (فی): 0.30 ٪ زیادہ سے کم یا اس کے برابر
سلیکن (ایس آئی): 0.50 ٪ زیادہ سے زیادہ یا اس کے برابر
زنک (زیڈ این): 0.25 ٪ زیادہ سے زیادہ یا اس کے برابر
ٹائٹینیم (TI): 0.15 ٪ زیادہ سے زیادہ یا اس کے برابر
صحت سے متعلق جعلی پروٹوکول:
پری ہیٹنگ: ارگون شیلڈ کے تحت 390-430 ڈگری
isothermal Funging: 350-400 ڈگری ± 10 ڈگری
کمی کا تناسب: 5: 1 کم سے کم
تناؤ کی شرح کنٹرول: 0.1-3 sec⁻
اناج کے بہاؤ کی سیدھ: طول بلد ± 5 ڈگری انحراف
تقاضے دبائیں: 12 ، 000-40 ، 000 ٹن ہائیڈرولک
فوٹینگ تھرمل کنڈیشنگ کے بعد: 250 ڈگری /2 گھنٹہ پر تناؤ کی مساوات
ایرو اسپیس کو روکنے کے لئے NADCAP AC7102 سے مصدقہ مکمل ڈیجیٹل ٹریس ایبلٹی کے ساتھ فی AS9100 معیارات .
ایرو اسپیس سروس میں 2. مکینیکل کارکردگی
|
جائیداد |
جعلی T6 غصہ |
ایکسٹروڈڈ بیس لائن |
ایرو اسپیس کا معیار |
|
حتمی تناؤ کی طاقت |
440-470 MPa |
400-430 MPa |
ASTM E8 |
|
پیداوار کی طاقت (RP0.2) |
290-330 MPa |
260-290 MPa |
ASTM E8 |
|
لمبائی (٪) |
10-15% |
7-12% |
ASTM E8 |
|
فریکچر سختی KIC |
38 MPA√m |
32 MPA√m |
ASTM E399 |
|
تھکاوٹ کی طاقت (10⁷) |
145 ایم پی اے |
120 ایم پی اے |
ASTM E466 |
|
کمپریشن کی طاقت |
420 ایم پی اے |
380 ایم پی اے |
ASTM E9 |
|
تناؤ کا ٹوٹنا (100hr/100 ڈگری) |
180 ایم پی اے |
150 ایم پی اے |
ASTM E139 |
|
برداشت کی طاقت |
620 ایم پی اے |
570 ایم پی اے |
ASTM E238 |
سپیریئر انیسوٹروپی تناسب (L/T =0.85) 18-22 ٪ اعلی ٹرانسورس طاقت بمقابلہ ونگ اسپار ایپلی کیشنز میں روایتی اخراجات . فراہم کرتا ہے۔
3. ہیٹ ٹریٹمنٹ اور مائکرو اسٹرکچرل کنٹرول
ایرو اسپیس T6 علاج:
حل علاج: 1-2 گھنٹے کے لئے 495 ڈگری ± 5 ڈگری
ماحول کا کنٹرول:<20ppm oxygen
بجھانا: پولی وینائل پائیرولڈون حل (40 ٪ CONC)
Quench rate: >کور پر 170 ڈگری /سیکنڈ
استحکام: -55 ڈگری کریوجینک ہولڈ/3 ایچ آر
عمر: 190 ڈگری /12 ایچ آر + 160 ڈگری /10 ایچ آر ڈوپلیکس ایجنگ
مائکرو اسٹرکچرل خصوصیات:
اناج کا سائز: astm 8-9 (10-20 μm)
پریپیٹیٹ ڈھانچہ: s '(al₂cumg) مرحلہ غالب
ساخت کی شدت: 3.0-4.5 بے ترتیب ضرب
سندچیوتی کثافت: 8 × 10⁰/سینٹی میٹر
مرحلے کی تقسیم:
al₂cu ذرات: 0.3-0.8 μm
al₂cumg ذرات: 20-50 nm
دوبارہ ترتیب دینا:<5%
4. ایرو اسپیس گریڈ جہتی صحت سے متعلق
|
پیرامیٹر |
معیاری حد |
پرواز تنقیدی رواداری |
خصوصی تشکیلات |
|
بیرونی قطر |
20-450 ملی میٹر |
± 0.02 ٪ OD |
بیضوی کراس سیکشنز |
|
دیوار کی موٹائی |
1.5-25 ملی میٹر |
± 3 ٪ wt |
متغیر موٹائی کی دیواریں |
|
لمبائی |
1-10 m |
+0/-0.8 ملی میٹر |
15 میٹر حصے تک |
|
بیضوی |
0.4 ٪ سے کم یا اس کے برابر |
ایکچیوٹرز کے لئے 0.15 ٪ سے کم یا اس کے برابر |
- |
|
سیدھا |
0.5 ملی میٹر/میٹر |
0.1 ملی میٹر/ایم (ہائیڈرولک لائنیں) |
- |
|
وال رن آؤٹ |
0.3 ٪ tir سے کم یا اس کے برابر |
0.1 ٪ TIR (ایندھن کے نظام) سے کم یا اس کے برابر |
- |
ایرو اسپیس مینوفیکچرنگ کے طریقے:
پتلی دیوار والے حصوں کے لئے اسپننگ کریں
مینڈریل بہاؤ تشکیل دینا
isothermal پریس فورجنگ
رنگ رولڈ فلانج انضمام
پیچیدہ شکلوں کے لئے سپر پلاسٹک تشکیل دینا
پرواز کے حالات میں 5. ماحولیاتی استحکام
|
ماحول |
کارکردگی کی درجہ بندی |
انحطاطی میٹرکس |
تخفیف کے نظام |
|
اونچائی سائیکلنگ |
بہترین |
<0.001% dimensional change |
PESIVATION PER AMS 2470 |
|
ہائیڈرولک سیال |
کلاس a |
0.05 ملی میٹر/سال کٹاؤ |
پلازما الیکٹرولائٹک آکسیکرن |
|
جیٹ ایندھن کا وسرجن |
اچھا |
وزن میں اضافہ<0.5 mg/cm²/yr |
الیکٹرو لیس نکل چڑھانا |
|
تھرمل سائیکلنگ |
بہترین |
ct CTE کمپوزٹ سے مماثل ہے |
درجہ بند تھرمل رکاوٹیں |
|
آئیکنگ کے حالات |
اچھا |
تھکاوٹ ڈیبٹ<8% |
اینٹی آئسنگ کوٹنگز |
سطح میں اضافہ:
کرومک ایسڈ انوڈائزنگ: 8-15 μm موٹائی
Tiodize® علاج: ٹھوس فلم چکنا کرنے والا
HVOF WC -10 CO: 1200 HV50 تحفظ
ہرمیٹک سگ ماہی: بخارات سے جمع ہونے والی سیئو پرتیں
ایرو اسپیس اجزاء کے لئے 6. مشینی
|
آپریشن |
ٹولنگ کی تفصیلات |
پیرامیٹرز |
ہوائی جہاز کی درخواستیں |
|
صحت سے متعلق بورنگ |
ہیرا لیپت کاربائڈ |
180-250 m/منٹ ، 0.05 ملی میٹر/ریویو |
لینڈنگ گیئر سلنڈر |
|
5- محور ملنگ |
نانو کمپوزیٹ سائلن ٹولز |
500-700 م/منٹ |
ونگ پسلی کی متعلقہ اشیاء |
|
بندوق کی سوراخ کرنے والی |
کولینٹ فیڈ کاربائڈ |
30-50 م/منٹ |
ایندھن انجیکشن ریلیں |
|
تھریڈ پیسنا |
سی بی این پہیے |
10-15 م/منٹ |
انجن ماؤنٹ تھریڈز |
|
سکونگ |
پی سی ڈی فارم ٹولز |
80-120 م/منٹ |
ہائیڈرولک کئی گنا بندرگاہیں |
مشینی فوائد:
سطح ختم: RA 0.1-0.4 μm قابل حصول
کریو مشیننگ میں بہتری:
ٹول لائف: +250 ٪
بقایا تناؤ: کمپریسی پروفائل
ای ڈی ایم کی صلاحیت: تانبے کے ٹنگسٹن الیکٹروڈ کے ساتھ مستحکم
جہتی استحکام: مشینی کے بعد ± 0.005 ملی میٹر/میٹر
7. ایرو اسپیس میں شامل ہونے والی ٹکنالوجی
رگڑ ہلچل ویلڈنگ پیرامیٹرز:
ٹول ڈیزائن: WC-CO سکرولڈ کندھے
گردش: 600-900 rpm
ٹراورس: 80-200 ملی میٹر/منٹ
ڈاؤن فورس: 12-20} KN
ویلڈ کوالٹی:
UTS کارکردگی: 95 ٪ والدین کی دھات
تھکاوٹ کی کارکردگی: 90 ٪ بیس میٹریل
شامل کرنے کے متبادل طریقے:
لیزر بیم ویلڈنگ:
پاور: 4-6 کلو واٹ
رفتار: 2-5 m/منٹ
شیلڈنگ: ہیلیم گیس کا پردہ
چپکنے والی بانڈنگ:
ایپوسی پولیمائڈ فلمیں: 250 ڈگری پر 25 ایم پی اے شیئر
سطح پریپ: سول جیل کا علاج
مکینیکل باندھنا:
ہائ لائٹ® کالر: 160- KSI شیئر طاقت
لاک بولٹ سسٹم: 2000 ہرٹج کے خلاف کمپن مزاحم
فلائٹ سسٹم کے لئے 8. جسمانی خصوصیات
|
جائیداد |
قیمت |
ایرو اسپیس کی اہمیت |
|
کثافت |
2.78 جی/سینٹی میٹر |
ٹائٹینیم سے 30 ٪ ہلکا |
|
CTE (20-150 ڈگری) |
22.7 μm/m · ڈگری |
کاربن کمپوزٹ سے ملاپ |
|
تھرمل چالکتا |
138 W/m·K |
ایویونکس کولنگ کی کارکردگی |
|
بجلی کی مزاحمتی |
44 nΩ·m |
EMI شیلڈنگ تاثیر |
|
لچکدار ماڈیولس |
73 جی پی اے |
ونگ فلیکس اصلاح |
|
نم کرنے کی گنجائش |
0.003 |
کمپن توجہ |
|
مقناطیسی حساسیت |
0.72×10⁻⁶ |
سینسر کے ساتھ عدم مداخلت |
|
کریوجینک سختی (-196 ڈگری) |
42 MPA√m |
LH2/LOX سسٹم کی مطابقت |
9. معیار کی توثیق اور ایرو اسپیس سرٹیفیکیشن
غیر تباہ کن تشخیص:
مرحلہ وار سرنی UT: 15 میگاہرٹز پروبس (0.3 ملی میٹر کی خامیوں کا پتہ لگائیں)
ایکس رے ٹوموگرافی: 5μm ووکسیل ریزولوشن
ایڈی موجودہ صف: 0.2 ملی میٹر کریک کا پتہ لگانا
تھرموگرافک معائنہ: 2μm سب سرفیس ریزولوشن
بقایا تناؤ کی نقشہ سازی: 10μm اسپاٹ سائز کے ساتھ XRD
سرٹیفیکیشن ٹیسٹنگ:
تھکاوٹ کی جانچ: 10⁹ سائیکل کی صلاحیت
کریپ ٹیسٹنگ: 10 ، 000 HR/150 ڈگری
SCC Threshold: >120 ایم پی اے فی ASTM G47
آتش گیر مزاحمت: دور 25.853 کے مطابق
آؤٹ گیسنگ:<1.0% TML, <0.1% CVCM per ESA ECSS
صنعت کی منظوری:
AS9100 ایرو اسپیس کوالٹی مینجمنٹ
NADCAP AC7117 NDE خصوصی عمل
مل-ایف -83142 بھول جانے کی سند
EASA 21G پیداوار کی منظوری
ITAR رجسٹریشن کی تعمیل
10. ایرو اسپیس ایپلی کیشنز
پرائمری ایرو اسپیس استعمال کرتا ہے:
لینڈنگ گیئر ٹارک لنکس
ہیلی کاپٹر روٹر شافٹ
ہائیڈرولک ایکچوایٹر سلنڈر
میزائل لانچ کینسٹرز
خلائی جہاز ساختی ٹرسیس
جیٹ انجن کمپریسر ہاؤسنگز
ونگ فلیپ ٹریک
فلائٹ کنٹرول روابط
پیکیجنگ اور ہینڈلنگ:
نائٹروجن سے پاک VCI ورق لپیٹنا
ڈیسکینٹ کنٹرول کنٹینر
نان مارکنگ نایلان سلنگ ہینڈلنگ
کلین روم اسمبلی پروٹوکول
AS6081 جعلی تحفظ
