7075 T6 ایلومینیم کھوٹ فورجنگ رنگ

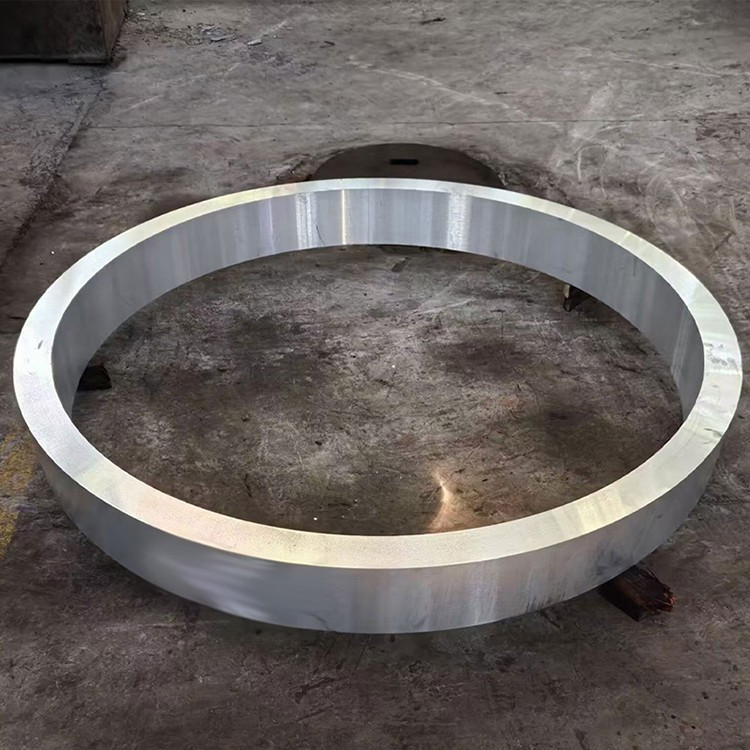

7075 T6 ایلومینیم کھجلی کی انگوٹی ایک انتہائی اعلی طاقت ، گرمی سے چلنے والی ایلومینیم زنک-زنک-میگنسیم کاپر مرکب ہے جو اس کی غیر معمولی طاقت سے وزن کے تناسب ، اعلی تھکاوٹ کی طاقت ، اور اچھی مشینیتا کے لئے مشہور ہے۔ ایک عین مطابق جعل سازی کے عمل کے ذریعے ، اس کا داخلی مائکرو اسٹرکچر بہتر بنایا جاتا ہے ، اناج کے بہاؤ کو رنگ کی جیومیٹری کے ساتھ منسلک کیا جاتا ہے ، جس سے یہ مواد انتہائی طاقت اور وشوسنییتا کا مطالبہ کرنے والے ایپلی کیشنز میں ایکسل بناتا ہے ، جیسے ایرو اسپیس ، دفاع ، اعلی کارکردگی والی مشینری ، اور اعلی دباؤ کا سامان۔

پرائمری ایلوئنگ عناصر:

زنک (Zn): 5. 1-6. 1 ٪ (بنیادی مضبوطی عنصر)

میگنیشیم (مگرا): 2. 1-2. 9 ٪ (زنک کے ساتھ مراحل کو مضبوط بنانے کے فارم)

کاپر (کیو): 1. 2-2. 0 ٪ (طاقت اور سختی کو بڑھاتا ہے)

کرومیم (CR): 0.

بیس مواد:

ایلومینیم (ال): توازن

کنٹرول شدہ نجاست:

آئرن (فی): 0 سے کم یا اس کے برابر۔ 50 ٪ زیادہ سے زیادہ

سلیکن (ایس آئی): 0. 40 ٪ زیادہ سے زیادہ سے کم یا اس کے برابر

مینگنیج (ایم این): 0 سے کم یا اس کے برابر۔ 30 ٪ زیادہ سے زیادہ

ٹائٹینیم (TI): 0. 20 ٪ زیادہ سے زیادہ سے کم یا اس کے برابر

دوسرے عناصر: {{0}}}. 05 ٪ سے کم یا اس کے برابر ، 05 ٪ ، 0.15 ٪ سے کم یا اس کے برابر

پریمیم جعلی عمل:

پگھل تیاری:

اعلی طہارت پرائمری ایلومینیم (99.7 ٪ کم سے کم)

± 0. 05 ٪ رواداری کے ساتھ ایلوئنگ عناصر کا عین مطابق کنٹرول

اعلی درجے کی فلٹریشن اور ڈیگاسنگ علاج (جیسے ، SNIF یا ویکیوم ڈگاسنگ) پگھل صفائی کو یقینی بنائیں

اناج کی تطہیر (عام طور پر Al-Ti-B ماسٹر مصر کے ساتھ)

اعلی معیار کے انگوٹس تیار کرنے کے لئے براہ راست چل (ڈی سی) نیم مستقل معدنیات سے متعلق معدنیات سے متعلق

ہوموجنائزیشن:

12-24 گھنٹے کے لئے 460-480 ڈگری

یکساں درجہ حرارت کنٹرول: ± 5 ڈگری

ٹھنڈک کی سست شرحوں سے ملاوٹ کرنے والے عناصر کی یکساں تقسیم کو یقینی بنایا جائے اور میکرو علیحدگی کو ختم کیا جائے

بلٹ کی تیاری:

انگوٹ سطح کی کنڈیشنگ (اسکیلپنگ یا ملنگ)

داخلی بے عیب پن کو یقینی بنانے کے لئے 100 ٪ الٹراسونک معائنہ

پری ہیٹنگ: عین مطابق درجہ حرارت یکسانیت کے کنٹرول کے ساتھ ، 380-420 ڈگری

ترتیب دینے کی ترتیب (رنگ سازی):

پریشان کن: ing {0}} ڈگری پر ڈسک یا پریفورم رنگ میں انگوٹ کو جعل سازی

چھیدنا/چھدرن: انٹرمیڈیٹ ڈائی یا مینڈریل کا استعمال کرتے ہوئے مرکزی سوراخ بنانا ، آہستہ آہستہ رنگ کی شکل تشکیل دینا

رنگ رولنگ: رنگ رولنگ مشین کا استعمال کرتے ہوئے محوری اور شعاعی طور پر رنگ کے پریفورم کو بڑھانا ، اناج کے ڈھانچے کو مزید بہتر بنانا اور طول و عرض کو کنٹرول کرنا

ڈائی فورجنگ ختم: جیومیٹرک صحت سے متعلق اور سطح کی تکمیل کو یقینی بنانے کے لئے فائنل کی شکل

درجہ حرارت بنانے والا: 350-400 ڈگری (دوبارہ تشکیل دینے کے درجہ حرارت کے نیچے بالکل کنٹرول)

دباؤ ڈالنے کا دباؤ: رنگ کے سائز اور پیچیدگی پر منحصر ہزاروں سے دسیوں ہزاروں ٹن

کم سے کم کمی کا تناسب: 4: 1 سے 6: 1 ، گھنے ، یکساں داخلی ڈھانچے کو یقینی بنانا ، کاسٹ ڈھانچے کا خاتمہ ، اور بہتر اناج کے بہاؤ کی تشکیل

حل گرمی کا علاج:

1-4 گھنٹے کے لئے 465-480 ڈگری (رنگ دیوار کی موٹائی پر منحصر ہے)

درجہ حرارت یکسانیت: ± 3 ڈگری

بجھانے والے میڈیم میں تیزی سے منتقلی (<10 seconds)

بجھانا:

پانی کو بجھانے (کمرے کا درجہ حرارت یا گرم پانی) یا پولیمر بجھانے

زیادہ سے زیادہ طاقت اور سختی کو حاصل کرنے کے لئے ٹھنڈک کی شرح کو کنٹرول کیا گیا

تناؤ سے نجات (T651 غصہ کے لئے):

کنٹرولڈ اسٹریچنگ (1-3 ٪ پلاسٹک کی خرابی) یا بقایا تناؤ کو کم کرنے کے لئے کمپریشن

مصنوعی عمر بڑھنے (T6 غصہ):

24 گھنٹوں کے لئے 120 ڈگری

تمام پیداواری مراحل سخت کوالٹی کنٹرول ، غیر تباہ کن جانچ ، اور ٹریس ایبلٹی مینجمنٹ کے تابع ہیں۔

جائیداد کی تقسیم:

ریڈیل بمقابلہ ٹینجینٹل پراپرٹیز: جعلی حلقے بہترین انیسوٹروپی کی نمائش کرتے ہیں ، اناج کے بہاؤ کے ساتھ ٹینجینٹل طور پر (طفیلی طور پر) تقسیم کیا جاتا ہے ، جس سے اعلی ٹینجینٹل طاقت اور تھکاوٹ کی مزاحمت ہوتی ہے۔ شعاعی اور محوری خصوصیات قدرے کم ہوسکتی ہیں۔

پراپرٹیز پر دیوار کی موٹائی کا اثر: دیوار کے پتلی حصوں میں طاقت میں قدرے اضافہ ہوسکتا ہے۔

سطح کی سطح کی سختی کی تغیر: 5 HB سے بھی کم۔

بقایا تناؤ: T651 غصہ تناؤ سے نجات کے علاج کے ذریعے بقایا تناؤ کو نمایاں طور پر کم کرتا ہے ، مشینی مسخ کو کم سے کم کرتا ہے۔

تھکاوٹ کی کارکردگی: جعل سازی کے عمل کے ذریعہ تشکیل شدہ اناج کا بہاؤ مادی کی تھکاوٹ کی زندگی اور تھکاوٹ کے شگاف کے پھیلاؤ کے خلاف مزاحمت کو نمایاں طور پر بہتر بناتا ہے۔

کلیدی مائکرو اسٹرکچرل خصوصیات:

اناج کا ڈھانچہ:

باریک ، یکساں مخلوط ڈھانچہ جو دوبارہ انسٹال کرنے والے اناج اور لمبے لمبے غیر دوبارہ بازیافت شدہ اناج کو جوڑتے ہیں

اناج کا بہاؤ رنگ کی جیومیٹری کے ساتھ انتہائی مماثل ہے ، یکساں طور پر تقسیم کیا گیا ، زیادہ سے زیادہ مادی کارکردگی

کرومیم کے ذریعہ تشکیل کردہ المگسکر ₂ ڈسپرسائڈز اناج کی نشوونما کو مؤثر طریقے سے روکتے ہیں اور دوبارہ انسٹال کرنا

ASTM اناج کا سائز 6-9 (45-16 μm)

تقسیم تقسیم:

η '(mgzn₂) اور η (mgzn₂) مراحل: یکساں طور پر منتشر ، بنیادی مضبوطی کی فراہمی

تناؤ کی سنکنرن حساسیت کو کم کرنے کے لئے اناج کی حدود پر MGZN₂ کی مسلسل بارش

معمولی ایف ای کے ذریعہ تشکیل دیئے گئے موٹے انٹرمیٹالک مرکبات ، ایس آئی مؤثر طریقے سے ٹوٹ کر منتشر ہوجاتے ہیں

ساخت کی ترقی:

تشکیل دینے کا عمل ٹینجینٹل خصوصیات کے ل specific مخصوص ساخت کو فائدہ مند بناتا ہے

خصوصی خصوصیات:

اعلی میٹالرجیکل صفائی ، غیر دھاتی شمولیت کے نقائص کو کم سے کم کرنا

سختی سے کنٹرول اناج کی حد زنک سے محروم زون کی چوڑائی اور مسلسل بارش ایس سی سی مزاحمت کے لئے اہم ہے

معیاری دستیاب فارم:

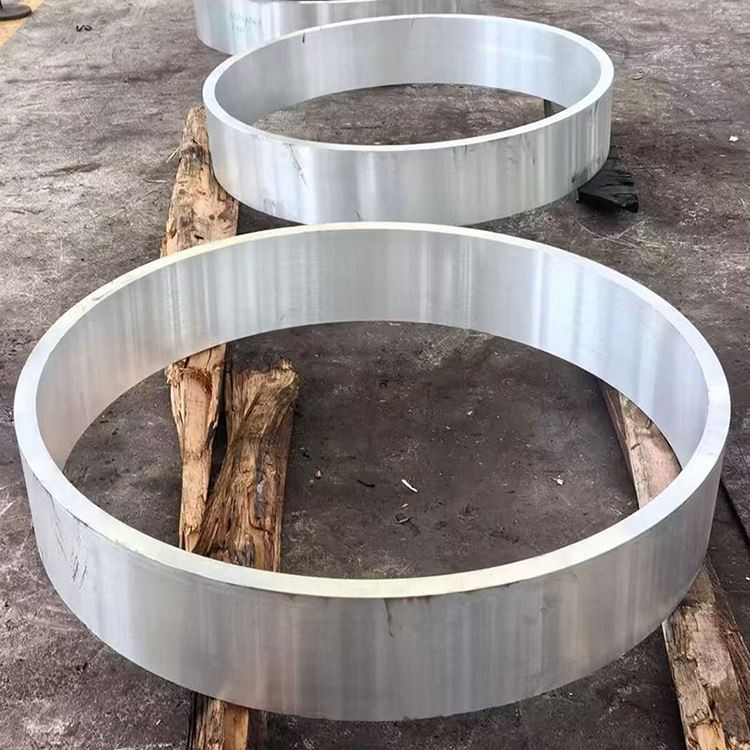

جعلی بجتی ہے: بیرونی قطر 100 ملی میٹر سے 1500 ملی میٹر ، دیوار کی موٹائی 10 ملی میٹر سے 300 ملی میٹر

کسٹم طول و عرض اور جیومیٹری گاہک کی ڈرائنگ اور ضروریات کے مطابق دستیاب ہیں

مشینی کے مختلف حالات دستیاب ہیں ، جیسے ، جعلی ، کسی نہ کسی طرح مشینی ، ختم مشینی

غصے کے انتخاب کی رہنمائی:

T6: جب زیادہ سے زیادہ طاقت کی ضرورت ہوتی ہے اور ماحولیاتی حالات شدید نہیں ہوتے ہیں ، یا موٹی دیواروں کی انگوٹھیوں کے لئے ایس سی سی کے لئے حساس نہیں ہے

T651: جب اعلی طاقت کی ضرورت ہو ، اور انگوٹھی مسخ کو کم کرنے کے لئے اہم صحت سے متعلق مشینی سے گزر جائے گی

T73/T7351: جب انگوٹھی سنکنرن ماحول میں کام کرے گی اور کچھ طاقت کی قیمت پر ، انتہائی اعلی ایس سی سی مزاحمت کی ضرورت ہوتی ہے۔

7075 مصر دات کے T6 غص .ہ میں ایس سی سی کے ساتھ کچھ حساسیت ہے۔ تنقیدی درخواستوں کے لئے ، عام طور پر T73 ، T74 جیسے اوورجڈ ٹیرپرس کی سفارش کی جاتی ہے۔ جعل سازی کا عمل خود اناج کے بہاؤ کو بہتر بنا کر ایس سی سی کے خطرے کو کم کرنے میں مدد کرتا ہے۔

من گھڑت رہنمائی:

مشینی کی درجہ بندی: 40 ٪ (1100 ایلومینیم=100 ٪) ، مشین کرنا نسبتا مشکل ہے ، خاص طور پر اعلی سختی کی وجہ سے T6 غصہ میں

چپ کی تشکیل: ٹھیک ، ٹوٹے ہوئے چپس کی تشکیل ہوتی ہے ، لیکن گرمی کی حراستی اور اچھی چپ انخلا اور ٹھنڈک کی ضرورت ہوتی ہے

کولینٹ: پانی میں گھلنشیل کاٹنے والا سیال (10-15 ٪ حراستی) ، اعلی بہاؤ کی شرح کولنگ ؛ تیل پر مبنی کاٹنے والے سیالوں کو بھی استعمال کیا جاسکتا ہے

ٹول پہننا: اعلی ، پی سی ڈی یا لیپت کاربائڈ ٹولز کی سفارش کریں ، باقاعدہ معائنہ کریں

ویلڈیبلٹی: بہت ہی غریب ، روایتی ویلڈنگ کی سفارش نہیں کی گئی ہے ، جس میں رگڑ ہلچل ویلڈنگ جیسے خصوصی عمل تک محدود ہے ، ویلڈنگ کے بعد طاقت کے اہم نقصان کے ساتھ

سرد کام: ناقص تشکیل ، سرد موڑنے ، مہر ثبت ، وغیرہ کے لئے موزوں نہیں ، عام طور پر anneled حالت میں تشکیل دیا جاتا ہے

گرم ،

سطح کا علاج: انوڈائزڈ (سلفورک انوڈائزنگ کی سفارش کردہ) ہوسکتی ہے ، لیکن ایس سی سی کی حساسیت کو نمایاں طور پر بہتر نہیں کرتی ہے۔

سطح کے تحفظ کے اختیارات:

anodizing:

قسم II (سلفورک): 10-25 μm موٹائی ، پہننے اور سنکنرن مزاحمت کو بہتر بناتا ہے ، رنگا جاسکتا ہے

ٹائپ III (ہارڈ): اعلی پہننے کی ایپلی کیشنز کے لئے ، 25-75 μm موٹائی

تبادلوں کی کوٹنگز:

کرومیٹ تبادلوں کی کوٹنگز (مل-ڈی ٹی ایل -5541): پینٹ یا چپکنے والی چیزوں کے لئے عمدہ بنیاد ، سنکنرن سے تحفظ فراہم کرتا ہے

کرومیم فری متبادلات: ماحولیاتی طور پر تعمیل

پینٹنگ سسٹم:

ایپوسی پرائمر + پولیوریتھین ٹاپ کوٹ: خاص طور پر ایرو اسپیس اور فوجی درخواستوں کے لئے بہترین طویل مدتی تحفظ فراہم کرتا ہے

کلیڈنگ:

انتہائی سنکنرن ماحول میں ، خالص ایلومینیم یا سنکنرن سے مزاحم کھوٹ پرتوں کے ساتھ ڈھلنے پر غور کیا جاسکتا ہے ، لیکن وزن اور قیمت میں اضافہ ہوتا ہے

ڈیزائن پر تحفظات:

آپریٹنگ درجہ حرارت کی حد: -60 ڈگری سے +100 ڈگری (اس سے اوپر کی طاقت نمایاں طور پر کم ہوتی ہے)

کریوجینک کارکردگی: کم درجہ حرارت پر طاقت میں معمولی اضافہ ، سختی اچھی رہتی ہے ، کوئی آسانی سے منتقلی نہیں

مقناطیسی خصوصیات: غیر مقناطیسی

ری سائیکلیبلٹی: اعلی قیمت والے ری سائیکل مواد

جہتی استحکام: T651 غصہ میں عمدہ ، صحت سے متعلق مشینی کے لئے موزوں ہے

طاقت سے وزن کا تناسب: ایلومینیم مرکب کے لئے سب سے زیادہ ، ایرو اسپیس مواد کے لئے مثالی

معیاری جانچ کے طریقہ کار:

کیمیائی ساخت:

آپٹیکل اخراج اسپیکٹروسکوپی

غیر فعال گیس فیوژن (ہائیڈروجن مواد)

تمام الیئنگ عناصر اور ناپاک مواد کی توثیق

مکینیکل ٹیسٹنگ:

ٹینسائل ٹیسٹنگ (شعاعی ، ٹینجینٹل ، محوری)

سختی کی جانچ (برنیل ، متعدد مقامات)

فریکچر سختی کی جانچ (K1C ، فی ASTM E399)

تھکاوٹ کی جانچ (جیسا کہ ضرورت کے مطابق ، موڑنے والی تھکاوٹ ، کریک نمو کی شرح کو گھومانا)

تناؤ سنکنرن کریکنگ ٹیسٹنگ (ایس سی سی ، فی اے ایس ٹی ایم جی 44 ، جی 47) ، خاص طور پر ٹی 6 غص کے لئے

nondestructive جانچ:

الٹراسونک معائنہ (100 ٪ Volumetric ، فی AMS 2630 کلاس A1 ، AMS-STD -2154 ، یا ASTM E2375 لیول 2)

ایڈی موجودہ جانچ (سطح اور سطح کے قریب نقائص)

دخول معائنہ (سطح کے نقائص)

ریڈیوگرافک ٹیسٹنگ (اندرونی میکروسکوپک نقائص)

مائکرو اسٹرکچرل تجزیہ:

اناج کے سائز کا عزم

اناج کے بہاؤ کے نمونہ کی توثیق

تشخیص (TEM/SEM)

دوبارہ انسٹالائزیشن ڈگری کی تشخیص

جہتی معائنہ:

سی ایم ایم (کوآرڈینیٹ پیمائش مشین) توثیق

بیرونی قطر ، اندرونی قطر ، دیوار کی موٹائی ، اونچائی ، چپٹا ، حراستی ، وغیرہ۔

معیاری سرٹیفیکیشن:

مل ٹیسٹ کی رپورٹ (en 10204 3. 1 یا 3.2)

کیمیائی تجزیہ سرٹیفیکیشن

مکینیکل پراپرٹیز سرٹیفیکیشن

حرارت کا علاج/جعل سازی سرٹیفیکیشن

نونڈسٹریکٹو ٹیسٹنگ سرٹیفیکیشن

AMS 4133 (رنگ کو آگے بڑھانے) ، AMS 4145 ، ASTM B247 (تعطل) ، اور دیگر ایرو اسپیس معیارات کی تعمیل

AS9100 یا ISO 9001 کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن

بنیادی درخواستیں:

ایرو اسپیس:

انجن کاسنگز ، گائیڈ وین بجتی ہے

ہوائی جہاز کے ٹربائن اجزاء

لینڈنگ گیئر منسلکات

راکٹ اور میزائل کیسنگ بجتی ہے

دفاع:

فوجی گاڑی برج کی گھنٹی بجتی ہے

گن برج کے اڈے

ہائی پریشر برتن فلنگس

اعلی کارکردگی کی مشینری:

بھاری مشینری بیئرنگ ریس

تیز رفتار گھومنے والے اجزاء

صحت سے متعلق آلہ ساختی حصے

صنعتی سامان:

تیل اور گیس کی سوراخ کرنے والے سامان کے اجزاء

والوز اور فلانگس

ڈیزائن فوائد:

ہلکے وزن کے ڈیزائن کے لئے انتہائی اعلی طاقت سے وزن کا تناسب

تشکیل دینے کا عمل اناج کے بہاؤ کو بہتر بناتا ہے ، تھکاوٹ کی طاقت اور فریکچر سختی کو بہتر بناتا ہے

اچھی مشینی (دیگر الٹرا ہائی طاقت کے اسٹیل کے نسبت)

T651 غصہ میں کم بقایا تناؤ ، عمدہ جہتی استحکام ، صحت سے متعلق مشینی کے لئے موزوں ہے

غیر مقناطیسی

ڈیزائن کی حدود:

T6 غصہ تناؤ کے سنکنرن کریکنگ (ایس سی سی) اور ایکسفولیشن سنکنرن کے لئے کچھ حساسیت رکھتا ہے۔ تنقیدی درخواستوں کے لئے ، T73 ، T74 جیسے اوورجڈ ٹیرپرس پر غور کیا جانا چاہئے

بہت خراب ویلڈیبلٹی ، روایتی ویلڈنگ کی سفارش نہیں کی گئی ہے

ناقص سردی کی تشکیل ، عام طور پر annealed حالت میں تشکیل دی جاتی ہے

ناقص گرمی کی مزاحمت ، کارکردگی بلند درجہ حرارت پر تیزی سے کم ہوتی ہے

نسبتا high زیادہ لاگت

معاشی تحفظات:

7075 T6 جعلی حلقے اعلی کارکردگی والے مواد ہیں ، ابتدائی اخراجات کے ساتھ

پیچیدہ جعلی ، حرارت کا علاج ، اور معائنہ کے عمل پیداواری لاگت میں اضافہ کرتے ہیں

زیادہ قیمت کے باوجود ، اس کی برتری انتہائی کارکردگی اور وشوسنییتا کی ضرورت ہوتی ہے ان ایپلی کیشنز میں ناقابل تلافی بناتی ہے

استحکام کے پہلو:

7075 مصر ایک قابل تجدید مواد ہے ، جو وسائل کی سرکلریٹی میں حصہ ڈالتا ہے

ایرو اسپیس میں ہلکا پھلکا ڈیزائن ایندھن کی کھپت اور کاربن کے اخراج کو کم کرنے میں مدد کرتا ہے

طویل مصنوعات کی عمر اور اعلی وشوسنییتا متبادل اور فضلہ پیدا کرنے کو کم کرتی ہے

مادی انتخاب کی رہنمائی:

جب زیادہ سے زیادہ طاقت اور ہلکا پھلکا وزن کی ضرورت ہو تو 7075 T6 جعلی حلقوں کا انتخاب کریں ، اور خدمت کا ماحول غیر سنجیدہ ہے ، یا تحفظ کے موثر اقدامات موجود ہیں۔

رنگ کے سائز کے ساختی اجزاء کے ل suitable موزوں ہے جس میں اعلی تناؤ ، تھکاوٹ کا بوجھ ، اور اعلی وشوسنییتا کی ضرورت ہوتی ہے

ممکنہ طور پر تناؤ کے سنکنرن یا ایکسفولیشن سنکنرن کے خطرات سے دوچار ایپلی کیشنز کے لئے ، 7075 (جیسے ، ٹی 73 ، ٹی 74) یا 7050 کھوٹ کے اوورجڈ ٹیمپرز کو ترجیح دیں۔

ڈاؤن لوڈ، اتارنا ٹیگ: 7075 T6 ایلومینیم کھوٹ فورجنگ رنگ ، چین 7075 T6 ایلومینیم کھوٹ فورجنگ رنگ مینوفیکچررز ، سپلائرز ، فیکٹری
